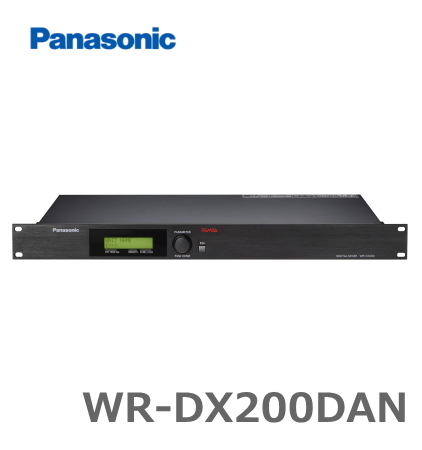

【WR-DX200DAN】Panasonic デジタルミキサー (DANTE搭載)

▼画像をクリックすると拡大します。

[ 商品コード ] WRDX200DAN
希望小売価格-
特別価格ASK

Panasonic デジタルミキサー(DANTE搭載)【ＷＲ－ＤＸ２００ＤＡＮ】
■　概要

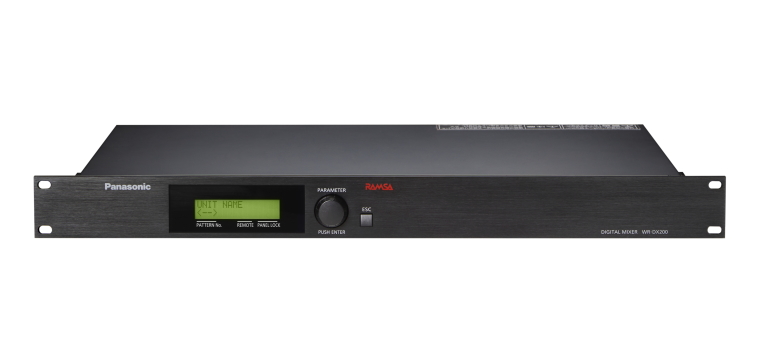

信号処理部と電源部を内蔵した、1Uサイズのラックマウントタイプ・デジタルプロセッシングミキサーです。
アナログ入力16チャンネル（モノラルマイク／ライン入力×8、ステレオライン入力×4）と、アナログ出力12チャンネル（モノラルライン出力×8、ステレオライン出力×2）を装備しています。出力系統には、マトリクスだけでなくミキシングバスもアサインできます。
USBオーディオ入出力を搭載し、PCと接続することでオンラインとリアル拡声を組み合わせたハイブリッド運用が可能です。別売のエコーキャンセラーユニット「WR-PC200」を搭載すれば、エコーキャンセラーやデジタルノイズリダクション機能も使用できます。
制御LAN端子を使用し、外部タッチパネルコントローラー（市販品）などから操作できます。また、プロジェクターやディスプレイなどの外部機器も制御できます。
PC用リモートコントロールソフトとiPad用アプリを無償で提供しています。
Audinate社のオーディオネットワークプロトコル「Dante」を介した、16入力・16出力の音声入出力に対応しています。

■　仕様

基本仕様
電源	AC100V 50Hz／60Hz
消費電力	34W（電気用品安全法（IEC-J条件）に基づく）
周波数特性	20Hz～20kHz
入力換算雑音	-126dBu typ（ソースインピーダンス150Ω、IHF-A WTD）
チャンネル間クロストーク	-70dB以下（20Hz～20kHz）
ダイナミックレンジ	107dB typ（IHF-A WTD、モノラルライン出力） 105dB typ（IHF-A WTD、ステレオライン出力）
AD／DA変換	24bit（内部信号処理分解能：32bit／40bit浮動小数点演算）
サンプリング周波数	48kHz
信号遅延	1.8ms以下（アナログ入力～アナログ出力）
構成
アナログ入力	モノラルマイク／ライン入力×8系統、ステレオライン入力×4系統
アナログ出力	モノラルライン出力×8系統、ステレオライン出力×2系統
デジタル入力	USBオーディオステレオ入力×1系統 Dante入力×16系統
デジタル出力	USBオーディオステレオ出力×1系統 Dante出力×16系統
内部入力チャンネル	32系統
ミキシングバス	16系統
マトリクス	16系統
ファンタム電源	+48V DC、1系統あたり最大10mA 8系統（モノラルマイク／ライン入力）に搭載
ユーザーメモリー数	32
使用温度範囲	0℃～45℃
質量	約3.5kg
外形寸法	幅480mm × 高さ44mm × 奥行き280mm
仕上げ	黒色塗装（マンセルN1近似色）
信号処理機能
PEQ	PKG：Q＝0.3～30、F＝20Hz～20kHz（1/48octステップ）、G＝±15dB（0.1dBステップ） SHL／SHH：F＝20Hz～20kHz（1/48octステップ）、G＝±15dB（0.1dBステップ）
HPF （INPUTチャンネル）	カットオフ周波数：20Hz～1,800Hz（1/12octステップ）
LPF・HPF （Xover、マトリクスチャンネル）	カットオフ周波数：20Hz～20kHz（1/48octステップ）フィルター種類：バターワース、ベッセル、リンクウィッツ傾き：-6dB/oct、-12dB/oct、-18dB/oct、-24dB/oct （リンクウィッツは-12dB/oct、-24dB/octのみ）
コンプレッサー	スレッショルド：-36dBu～+24dBu（1dBステップ）レシオ：1：1～∞：1 アタックタイム：0ms～250ms リリースタイム：5ms～2,000ms ゲイン：0dB～+12dB（0.5dBステップ）
ゲート（内部入力チャンネル1～8）	スレッショルド：-90dBu～-40dBu（1dBステップ）アタックタイム：0ms～250ms リリースタイム：5ms～2,000ms
ディレイ	0ms～300ms（20.8μsステップ）
フェーズ	NORMAL／INVERSE
ダイナミックノッチ	任意のINPUTチャンネルに最大8系統設定可能 1系統あたりノッチフィルター数：4 周波数帯域：40Hz～18kHz（1/48octステップ）減衰量：0dB～-15dB（3dBステップ） Q：30、60
プリノッチ	マトリクスチャンネル1～16に設定可能検出結果を対象チャンネルのPEQ Band 1～4に設定周波数帯域：40Hz～18kHz（1/48octステップ）減衰量：0dB～-15dB（3dBステップ） Q：30
オートミックス	任意のINPUTチャンネルに最大8系統×2グループ設定可能
オシレーター	ピンクノイズ、サイン波（1kHz）

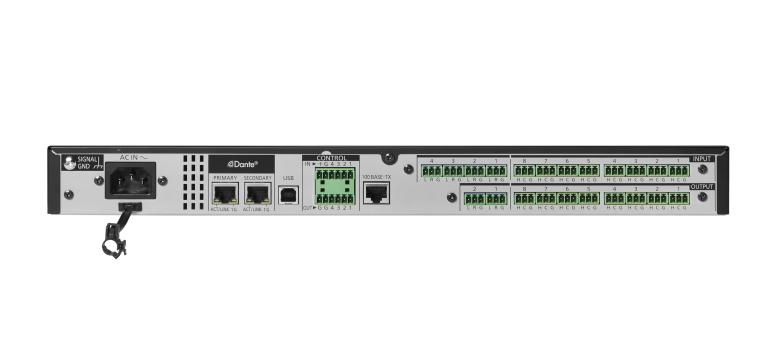

入出力仕様
モノラルマイク／ライン入力（1～8）	コネクター：コネクター式端子台（3.81mmピッチ）3pin 入力インピーダンス：10kΩ（平衡）定格入力レベル：-60dBu～+4dBu 最大入力レベル：+24dBu
ステレオライン入力（1～4）	コネクター：コネクター式端子台（3.81mmピッチ）3pin 入力インピーダンス：10kΩ（不平衡）定格入力レベル：-10dBV 最大入力レベル：+10dBV
モノラルライン出力（1～8）	コネクター：コネクター式端子台（3.81mmピッチ）3pin 適合負荷インピーダンス：10kΩ以上（平衡）定格出力レベル：+4dBu 最大出力レベル：+24dBu
ステレオライン出力（1～2）	コネクター：コネクター式端子台（3.81mmピッチ）3pin 適合負荷インピーダンス：10kΩ以上（不平衡）定格出力レベル：-10dBV 最大出力レベル：+10dBV
USB入出力（入力2ch、出力2ch）	コネクター：USB Type-B USB Class：USB Audio Class 1.0
VCA／外部接点入力（兼用）（4ch）	コネクター：コネクター式端子台（3.81mmピッチ）6pin 推奨ボリューム（VCA使用時）：10kΩ Bカーブ
外部接点出力（4ch）	コネクター：コネクター式端子台（3.81mmピッチ）6pin 回路形式：オープンコレクタ
制御用LAN	コネクター：RJ45 方式：100BASE-TX
Dante入出力（入力16ch、出力16ch）	コネクター：RJ45（Primary、Secondary）方式：Dante
備考	0dBu＝0.775Vrms、0dBV＝1Vrms
付属品
付属品	取扱説明書×1冊保証書×1式ライセンスちらし（WR-DX200DANのみ）×1枚ラック取付ねじ（M5×12）×4本電源コード（2m）×1本電源コードクランプ×1個コネクター式端子台ヘッダー（3ピン）×22個コネクター式端子台ヘッダー（6ピン）×2個
