TOA > TOA デジタルミキサー・アナログミキサー > M-864D

[ 商品コード ] M-864D
TOA (ティーオーエー)

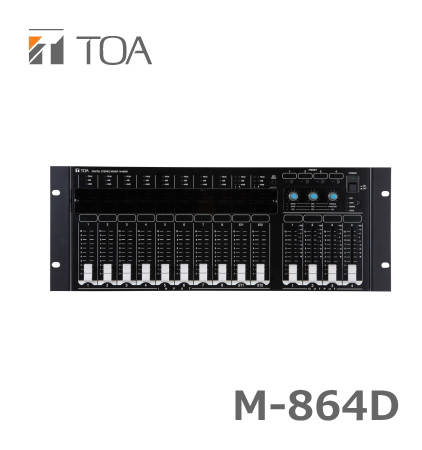

【M-864D】TOA デジタルステレオミキサー

▼画像をクリックすると拡大します。

[ 商品コード ] M-864D
価格ASK

TOA デジタルステレオミキサー【M-864D】
■　商品概要

モノラル入力8系統、ステレオ入力7系統、最大入力22CHを備えたステレオミキサーです。
モノラル出力4系統、ステレオ録音出力1系統、最大出力6CH、4CHバスを備えています。
自動音場補正機能（ARC）、自動フィードバック抑制機能（FBS）、自動ステレオ入力弱音機能（AUTO MUTE）、イコライザーを搭載しています。
音響調整機能は前面パネルの操作部や機能設定スイッチで設定でき、PCを接続して操作することもできます。
24bitのA/DコンバーターおよびD/Aコンバーターを搭載しています。
別売のリモートコントロールパネルを接続して操作できます。
EIA規格適合ラックに取り付け可能な4Uサイズです。

■　仕様

基本仕様
電源	AC100V 50/60Hz
消費電力	30W
周波数特性	20Hz～20kHz ±1dB以内
サンプリング周波数	48kHz
ダイナミックレンジ	100dB以上（JIS-A）
歪率	0.03％以下、1kHz、+4dB入出力（20Hz～20kHz、BPF）
クロストーク	-80dB以下（1kHz）

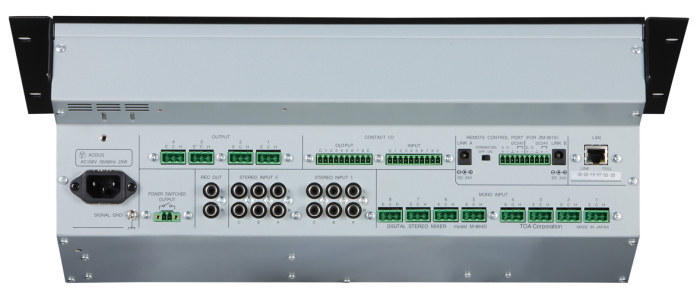

入力
モノラル入力	8系統、着脱式ターミナルブロック（3P）ファンタム電源：DC+24V、10mA（系統ごとにON／OFF可能）
モノラル入力ゲイン PAD ON	ゲイン最小：+4dB（最大+24dB）、10kΩ、電子バランスゲイン最大：-14dB（最大+6dB）、10kΩ、電子バランス
モノラル入力ゲイン PAD OFF	ゲイン最小：-10dB（最大+10dB）、7kΩ、電子バランスゲイン最大：-56dB（最大-36dB）、7kΩ、電子バランス
ステレオ入力（L、R）	7系統（1-A、1-B、1-C、2-A、2-B、2-C、フロント） -10dB（最大+10dB）、10kΩ RCAピンジャック（フロントはステレオミニジャック）各入力独立トリムゲイン：-∞～0dB（フロント入力を除く）
ステレオ入力ミキシング	1-A（L）、1-B（L）、1-C（L）は各トリムゲイン回路通過後、フロント入力（L）とミキシング（Rも同様） 2-A（L）、2-B（L）、2-C（L）は各トリムゲイン回路通過後、フロント入力（L）とミキシング（Rも同様）
出力
出力	4系統、+4dB（最大+24dB）、適合負荷600Ω以上電子バランス、着脱式ターミナルブロック（3P）
REC OUT（L、R）	-10dB（最大+10dB）、適合負荷1kΩ以上 RCAピンジャック、ゲイン設定可能
デジタル信号処理
A/Dコンバーター	24bit
D/Aコンバーター	24bit
プリセットメモリー	16
自動音場補正機能	自動音場補正EQカーブ生成：4系統（各出力系統）、各系統独立設定自動音場測定開始スイッチ×1、機能ON／OFF確認LED×1
ハウリング抑制機能（FBS）	ハウリング抑制フィルター生成：8系統（各モノラル入力系統）、各系統独立設定機能ON／OFFスイッチ×8、機能ON／OFF確認LED×8
フィルター	8系統（各モノラル入力系統）、各系統独立設定ハイパスフィルター：20Hz～20kHz
トーンコントローラー	BASS ローシェルビングフィルター：20Hz～500Hz、±15dB MID パラメトリックイコライザー：20Hz～20kHz、±15dB、Q：0.267～69.249 TREBLE ハイシェルビングフィルター：6～20kHz、±15dB 10系統（各モノラル入力系統、各ステレオミキシング入力系統）、各系統独立設定
イコライザー	パラメトリックイコライザー：20Hz～20kHz、±15dB、Q：0.267～69.249 4系統（各出力系統）
マトリックス	12×4
クロスポイントゲイン	-∞～0dB、1dBステップ
オートミュート機能	ステレオ入力部2系統、独立制御
その他の機能	入力PAD（-16dB）制御ローカット制御（カットオフ周波数100Hz）アナログ出力アッテネーター（-6dB、-12dB、-18dB、-24dB、-36dB、-42dB）制御フロントパネルロック機能ステレオサミング機能機能設定パネル（ロータリーエンコーダー×3）

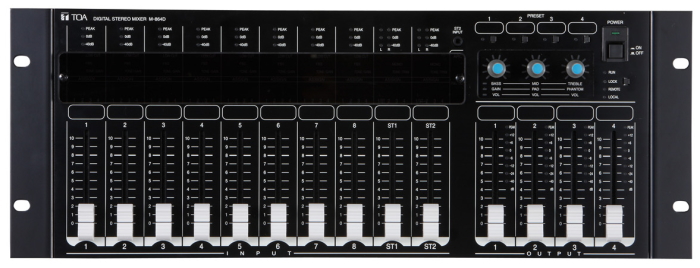

パネル部
入力レベルインジケーター	3ポイントLED表示、12系統（各モノラル入力系統、ステレオ1L、1R、2L、2R）
出力レベルインジケーター	8ポイントLED表示、4系統（各出力系統）
自動音場測定ARC	自動音場測定開始スイッチ×1、機能ON／OFF確認LED×1
ハウリング抑制機能FBS	機能ON／OFFスイッチ×8、機能ON／OFF確認LED×8
ローカット	機能ON／OFFスイッチ×8、機能ON／OFF確認LED×8
ステレオサミング	機能ON／OFFスイッチ×2、機能ON／OFF確認LED×2
トーンコントロール	BASS、MID、TREBLE 機能設定パネルで設定：10系統（各モノラル入力、ステレオ1L、1R、2L、2R）
モノラル入力アナログ設定	ゲイン設定、PAD ON／OFF、PHANTOM ON／OFF 機能設定パネルで設定：8系統（各モノラル入力系統）
ステレオ入力アナログ設定	トリム設定機能設定パネルで設定：6系統（1-A、1-B、1-C、2-A、2-B、2-C）
REC OUTゲイン設定	機能設定パネルで設定：2系統（REC OUT L、REC OUT R）
プリセット切換	プリセット選択スイッチ×4、機能ON／OFF確認LED×4
フロントパネルロック	フロントパネルロックスイッチ×1、機能ON／OFF確認LED×1
動作状態表示	動作確認LED×3
機能設定パネル	ロータリーエンコーダー×3、位置表示LED 10×3、機能表示LED×3
アナログフェーダー	入力フェーダー×10、出力フェーダー×4（付属ジャンパー使用で2本連結可能）
制御
接点入力	8系統、開放電圧DC24V、短絡電流5mA、着脱式ターミナルブロック（10P）
接点出力	8系統、無電圧メイク接点、接点容量DC24V／100mA、着脱式ターミナルブロック（10P）
電源リモート出力	無電圧メイク接点、接点容量DC30V／1A、着脱式ターミナルブロック（2P）電源スイッチ連動
リモートコントロールパネル	2系統、最大接続台数：8台／1系統 DC24V入力×2、ターミネーションON／OFFスイッチ×1、着脱式ターミナルブロック（10P）最大総延長距離（スター配線）：800m（2系統合計）最大延長距離（デイジーチェーン配線）：400m／1系統接続線：シールド付CPEV線、またはシールド付LAN用カテゴリー5ツイストペアケーブル（CAT5-STP）
ネットワーク	ネットワークI/F：10BASE-T／100BASE-TX×1（自動認識で切換） RJ45コネクター、スイッチングハブを介して接続ネットワークプロトコル：TCP／IP 接続線：シールド付LAN用カテゴリー5以上ツイストペアケーブル（CAT5-STP以上）最大延長距離：100m（本機－スイッチングハブ間）
総合
使用温度範囲	0℃～+40℃
使用湿度範囲	90％RH以下（結露のないこと）
仕上げ	パネル：アルミ、ヘアライン、黒（マンセルN1.0近似色）ケース：表面処理鋼板
寸法	482.6mm（幅）×177.1mm（高さ）×157.2mm（奥行）
質量	5.1kg
注記	0dB＝0.775V ARC（Automatic Resonance Control）は、建築空間固有の音響特性を測定し、明瞭性を向上させるフィルターカーブを自動生成する機能です。一部の機能は、背面のLAN端子にPCを接続し、付属の設定ソフトウェアからのみ設定できます。
パーソナルコンピューター要件
CPU	1GHz以上の32bit（x86）プロセッサー、または64bit（x64）プロセッサー
メモリー	1GB以上（32bit）／2GB以上（64bit）
ディスプレー	1,024×768以上の解像度
ハードディスク	16MB以上の空き容量 .NET Framework未インストール時：600MB以上（32bit）／1.5GB以上（64bit）
ネットワークアダプター	10BASE-T以上
OS	Windows 10 Pro（32bit／64bit版） Windows 11 Pro（64bit版）
必須コンポーネント	.NET Framework 4 Client Profile
