※M-243・M-633D・M-864Dの「ステレオ」出力は左右2chです。MX-113はマイク6と予備1が切替式のため、全端子を同時には使用できません。

※メーカー資料では基準レベルが機種ごとに異なり、M-633D・MX-113は0dB＝1V、それ以外の3機種は0dB＝0.775Vです。異機種間のレベル設計ではご注意ください。

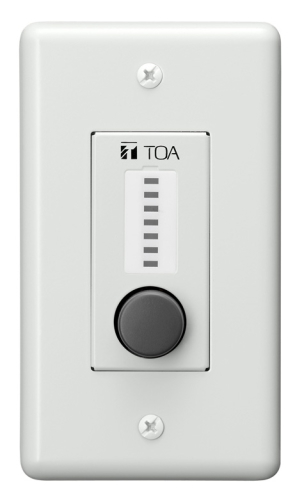

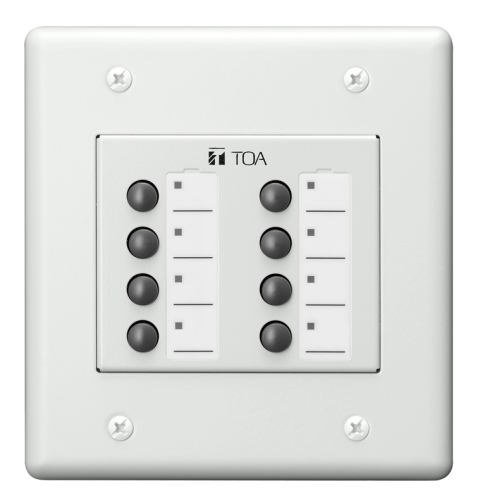

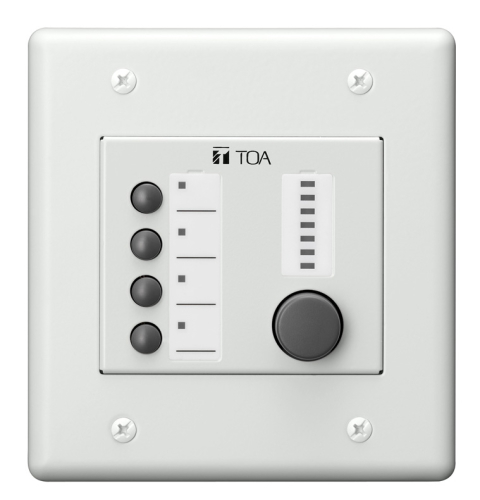

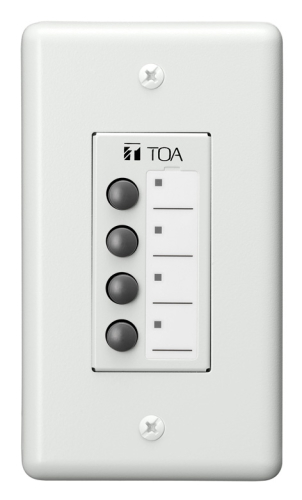

ボタンで操作：RC-485B4（4ボタン）・RC-485B8（8ボタン）。つまみで音量調節：RC-485V1。ボタンとつまみの併用：RC-485B4V1。

• RC-485B4・RC-485V1はJIS C 8340の1個用スイッチボックス、RC-485B8・RC-485B4V1は2個用です。

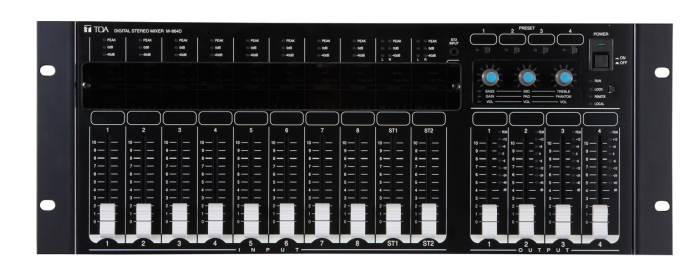

• RC-485B8・RC-485B4V1は一般電工用フルカラープレートを使用できません。各パネルの機能をM-864DのPCソフトウェアで設定する必要があります。壁リモコン単体では設定できません。

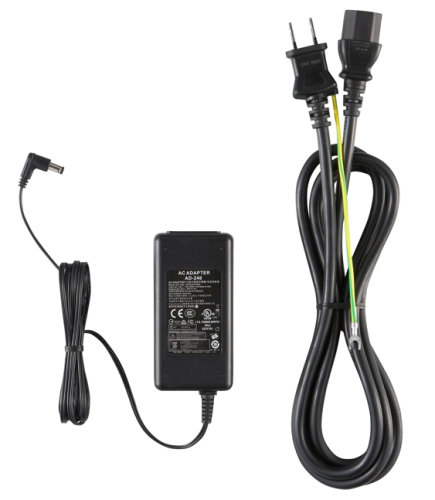

• AD-246を使用するLINK A・B各系統に1台接続します。各系統8台まで、合計最大16台の壁リモコンに対応します。
• 通信線には指定のシールド付きCPEV線またはCAT5-STPケーブルを使用します。アドレスの重複と配線距離にご注意ください。

ボックスへの取付・ケーブル工事・システム設定は専門業者にご相談ください。

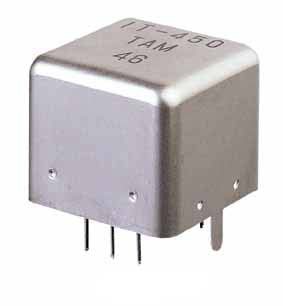

ラックへ収納するときは MB-15B を使用します。配線を平衡化するときは対象の入力ごとに IT-450 を取り付けます。

• IT-450を取り付けられるのはマイク入力1～5と予備入力4のみ。最大6入力、1入力に1個です。
• IT-450の周波数帯域は200Hz～10kHz。取付にはジャンパー線の切断とはんだ付けを要します。
• YA-601 は平衡接続用のφ6.3mm複式プラグです。ケーブルは別途用意してください。
• MX-113本体のライン出力は平衡型です。IT-450がなくても平衡のライン出力が使えます。

安全のため、機器内部の作業は専門業者へ依頼してください。

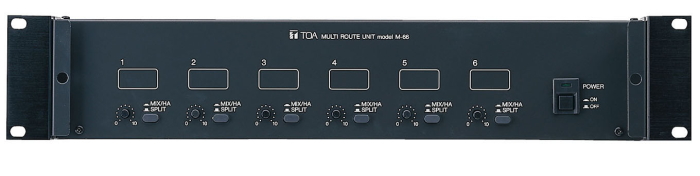

M-66は各チャンネルの機能をMIX/HA（ミキシング・ヘッドアンプ）またはSPLIT（分配）に切り替えられるマルチルートユニットです。

6系統の独立ヘッドアンプとしての使用や、ミキシングと分配の併用も可能です。2台を連結すると最大12入力のミキシング、または1入力12出力の分配構成にできます。ファンタム電源はありません。

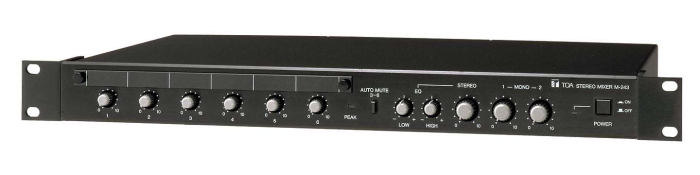

• 店舗や学校でBGM中にマイク案内を入れたい場合は、M-243のオートミュートが便利です。

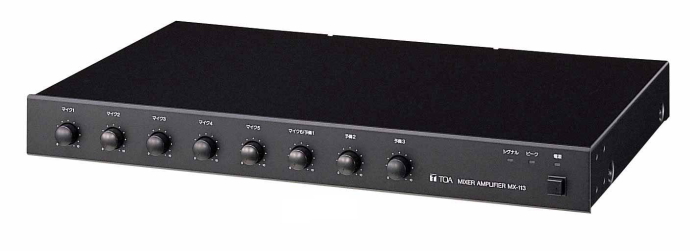

• 会議室でマイク本数が多い場合は、MX-113のボイススイッチを利用できます。マイク1～5の機能は初期状態でOFFのため設定が必要です。

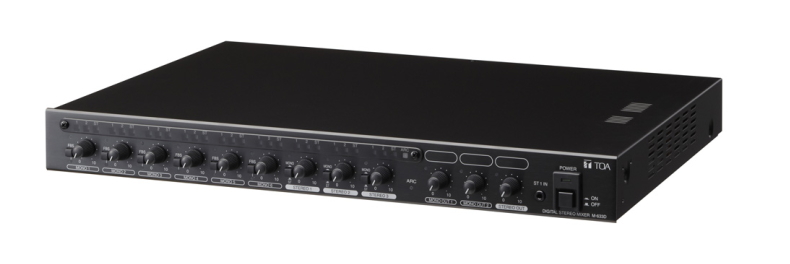

• ホールなどでハウリング対策が必要なら、M-633D／M-864DのFBS・ARC機能をご検討ください。
• 宴会場とロビーなど4エリアへ異なる音を送り、壁から操作したい場合は、M-864DとRC-485シリーズを組み合わせます。

マイクの種類、出力レベル、アンプへの接続方式、設置場所の条件に応じてシステム構成を決めてください。
