天井板厚は8cm型が5～25mm、12cm・16cm型は最大50mmです。現場の天井構造や必要奥行をご確認ください。

本体のスイッチで入力を切り換えられます。標準型は3W／1W、高効率型は1W／0.5W、大入力型は6W／3Wです。設定した入力の合計がアンプ容量に適合するように設計してください。

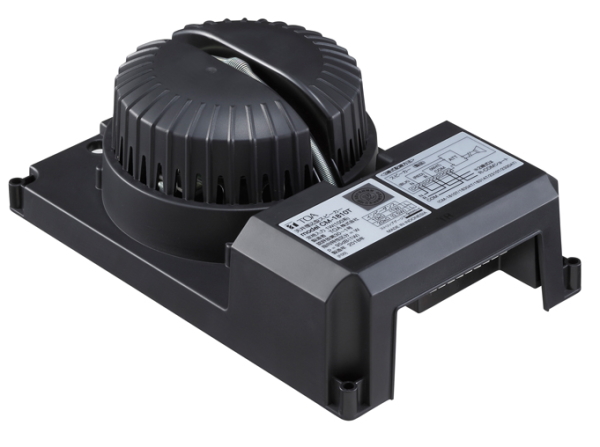

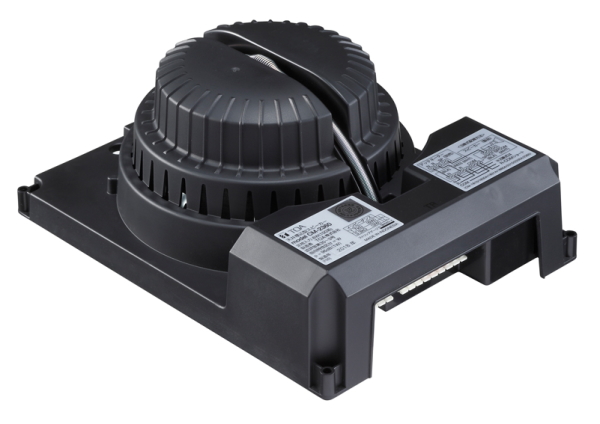

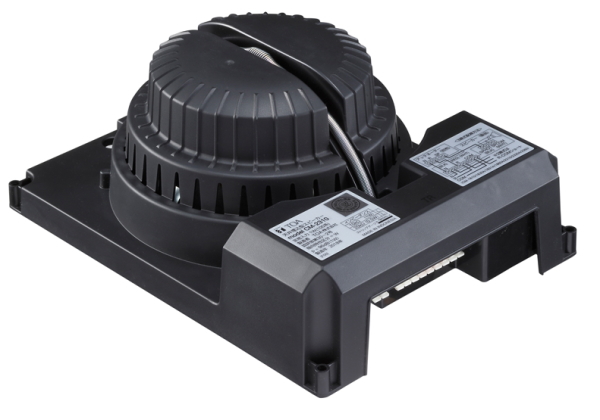

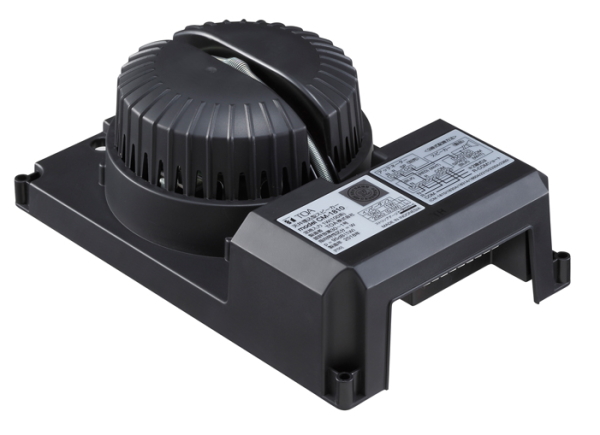

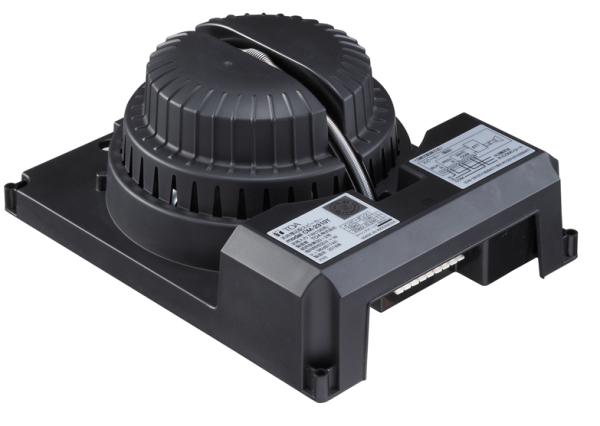

高効率型 CM-1810／1810T、CM-2310／2310Tは0.5W設定でも消防法L級に対応。CM-2360は16cm・最大6W・98dBで、高天井など大音量が必要な場所向けのモデルです。

T型は本体に音量調節機能を内蔵しており、施工時に通常放送の音量を調節できます。CM-1230Tは0／-6／-12dB、OFF、そのほかのT型は0／-6／-12／-18dB、OFFです。

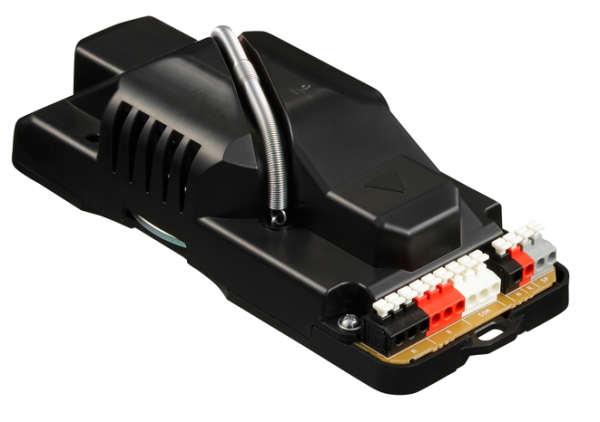

Tの付かない本体は、別売の壁付け外部アッテネーターとの接続に対応します。CM-1230は専用ATT端子、12cm・16cmの非T型は中継端子を備えています。

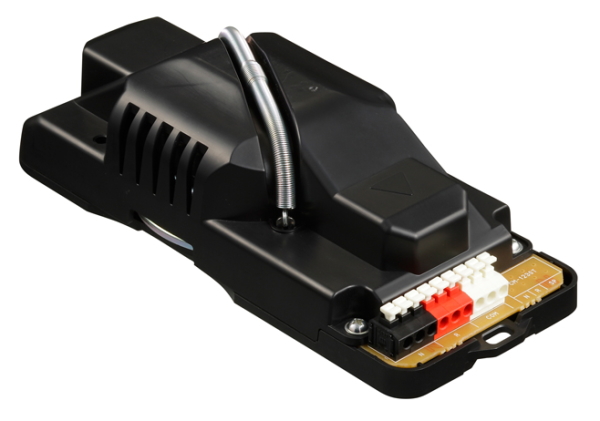

CM-1230Tは「通常／緊急」「緊急専用」の鳴動条件切換と、2線式／3線式の配線方式切換にも対応します。非常放送設備では、各機種の取扱説明書に従って配線してください。

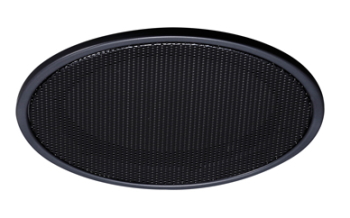

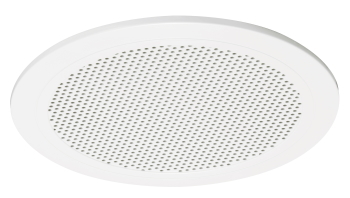

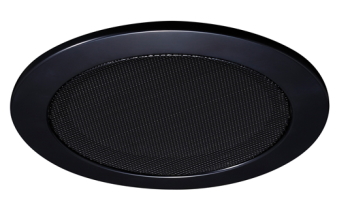

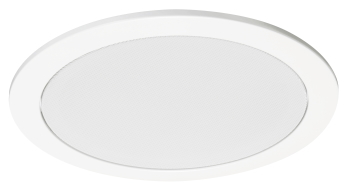

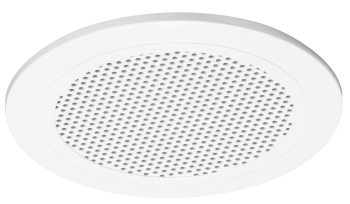

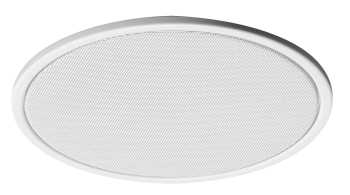

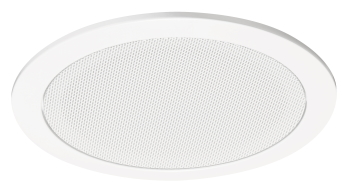

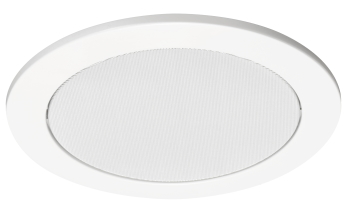

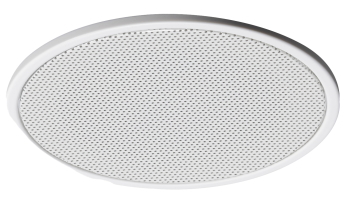

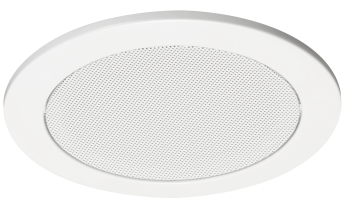

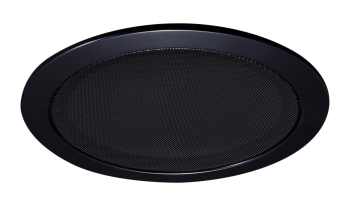

白の「A2」はアルミエキスパンドネット、「W2」はアルミパンチングネット、黒の「B」は黒塗装のアルミパンチングネットです。「184A2／234A2」は白い樹脂一体型です。

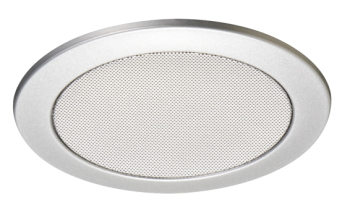

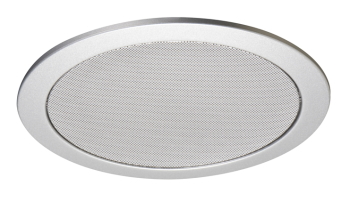

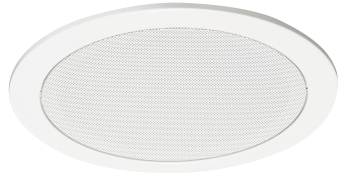

「189A／239A」はシルバーメタリックのアルミ製、「189W2／239W2」は白塗装のアルミ製パネルです。8cm用は白・黒の3種類から選べます。

本体のスプリングにパネルのフックを掛けるスプリングキャッチ方式です。パネルを取り付ける際はスプリングを片側ずつ引き出し、150mmを超えないようにしてください。

本体は消防法上のL級に対応し、指定のパネルとの組み合わせで認定を受けています。国土交通省「電気設備工事共通仕様書」への適合も、対応する本体・パネルの組み合わせが条件です。

システム天井用プレートを使う場合、消防法認定の条件は8cm型：開口率35%以上・板厚2mm以下、12cm・16cm型：開口率25%以上・板厚1.2mm以下です。プレートへの固定方法も機種ごとの設置説明書で確認してください。
