屋内・天井／壁 / 音量調整なし
PC-2238
小型の基本モデル。
天井や壁に露出設置できる、直径220mmの屋内用。部屋側での音量調整が不要な館内放送に。
- 寸法
- φ220 × 80.5mm（本体・突起部除く）
- 質量
- 880g
- 屋内専用・防滴構造ではありません
- 入力：1W・2W・3Wに切替／出荷時1W
- ライトグレー／送り配線・分岐配線対応
サウンドショップソシヤル 業務用 音響機器の専門通販
 |
TOA / SURFACE-MOUNT SPEAKERS
TOA 天井露出型スピーカー
埋め込めない天井にも、
天井面に取り付ける、TOAの露出型スピーカー。
設置場所、音量調整の有無、サイズと取付方式から、設備に合う1台を選べます。
01 / CHOOSE
設置場所を決めて、音量調整の有無を選ぶ。
「WP」は防滴型。「T」は音量調整付きです。
防滴型も、風雨が直接当たる屋外には設置できません。壁面取付を検討する場合は、屋内用のPC-2238／PC-2238Tを選びます。
02 / LINEUP
用途に合わせて選ぶ、6つのモデル。
全機種がトランスを内蔵した100Vライン用です。アンプの4Ω・8Ω出力に直接接続するタイプではありません。
屋内・天井／壁 / 音量調整5段階
PC-2238T
部屋ごとに音量を調整。
PC-2238と同じ小型サイズで、アッテネーターを内蔵。室内の用途に合わせて音量を下げたり、切ったりできます。
- 寸法
- φ220 × 80.5mm（本体・突起部除く）
- 質量
- 1kg
- 屋内専用・防滴構造ではありません
- 入力：1W・2W・3Wに切替／出荷時1W
- ライトグレー／送り配線・分岐配線対応
軒下等・水平な天井 / 音量調整なし
PC-2238WP
風雨が直接当たらない軒下へ。
防滴型の基本モデル。風雨が直接当たらない軒下・外廊下などの天井水平部への施工に対応します。
- 寸法
- φ220 × 80.5mm（本体・突起部除く）
- 質量
- 本体880g＋取付パネル180g
- IPX4：天井水平部施工時／専用取付パネル付属
- 入力：1W・2W・3Wに切替／出荷時1W
- ライトグレー／送り配線・分岐配線対応
軒下等・水平な天井 / 音量調整5段階

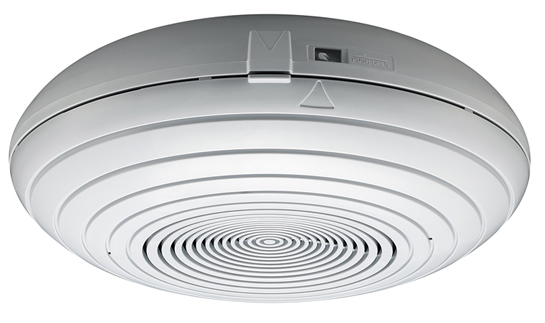

PC-2238TWP
防滴性能と音量調整を両立。
PC-2238WPに音量調整機能を加えたモデル。防滴条件を満たす設置場所で、放送音量を個別に調整したい場合に。
- 寸法
- φ220 × 80.5mm（本体・突起部除く）
- 質量
- 本体1kg＋取付パネル180g
- IPX4：天井水平部施工時／専用取付パネル付属
- 入力：1W・2W・3Wに切替／出荷時1W
- ライトグレー／送り配線・分岐配線対応
屋内・天井 / 音量調整なし
PC-2638A
ばねで固定する、天井用モデル。
付属金具にV字型ばねを掛け、押し込んで取り付ける方式。オフホワイトの直径260mmパネルを採用しています。
- 寸法
- φ260 × 92.5mm（露出部）
- 質量
- 750g
- 屋内専用・防滴構造ではありません
- 入力：1W・3W端子／2Wは内部結線変更
- オフホワイト／V字型スプリングキャッチ方式
屋内・天井 / 音量調整4段階

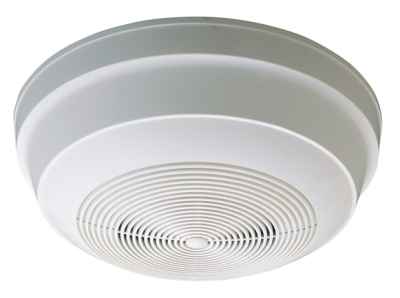

PC-2638AT
天井用モデルに、音量調整を。
PC-2638Aと同じ取付方式で、4段階のアッテネーターを内蔵。屋内の天井で、部屋別の音量調整を行いたい場合に。
- 寸法
- φ260 × 92.5mm（露出部）
- 質量
- 765g
- 屋内専用・防滴構造ではありません
- 出荷時1W／2W・3Wは内部結線変更
- オフホワイト／V字型スプリングキャッチ方式
03 / COMPARE
設置条件と仕様を、横並びで確認。
狭い画面では表を横にスクロールできます。音量調整の段数には「断」を含みます。
| 品番 | 設置場所 | 音量調整 | 防滴 | 寸法 | 質量 |
|---|---|---|---|---|---|
| PC-2238 ↗ | 屋内・天井／壁 | なし | なし | φ220 × 80.5mm | 880g |
| PC-2238T ↗ | 屋内・天井／壁 | 5段階 | なし | φ220 × 80.5mm | 1kg |
| PC-2238WP ↗ | 軒下等・水平な天井 | なし | IPX4※ | φ220 × 80.5mm | 本体880g＋取付パネル180g |
| PC-2238TWP ↗ | 軒下等・水平な天井 | 5段階 | IPX4※ | φ220 × 80.5mm | 本体1kg＋取付パネル180g |
| PC-2638A ↗ | 屋内・天井 | なし | なし | φ260 × 92.5mm | 750g |
| PC-2638AT ↗ | 屋内・天井 | 4段階 | なし | φ260 × 92.5mm | 765g |
※IPX4は天井水平部施工時。風雨が直接当たらない軒下・廊下等に限ります。PC-2238系の寸法は本体のみ・突起部を除く値、PC-2638A系は露出部の値です。
| 項目 | PC-2238系 4機種 | PC-2638A系 2機種 |
|---|---|---|
| 定格入力／接続 | 3W／100Vライン | 3W／100Vライン |
| 出力音圧レベル | 94dB（1W・1m） | 92dB（1W・1m） |
| 周波数特性 | 160Hz～16kHz | 100Hz～18kHz |
| 仕上げ | 難燃性HIPS樹脂・ライトグレー | 難燃性ABS樹脂・オフホワイト |
| 取付方式 | リアケースを固定し、本体を装着 WP型は専用取付パネル付属 | 付属金具＋V字型スプリングキャッチ 電工ボックス取付ピッチ63～91mm |
| 配線 | プッシュイン式／送り・分岐配線 | 差込型コネクター／送り端子 |
| 適合電線（IV・HIV） | 単線φ0.8～1.2mm より線0.75～1.25mm² | 単線φ0.8～1.6mm より線0.75～1.25mm² |
| 使用温度範囲 | -10～＋50℃ | -10～＋50℃ |
周波数特性は選定時の目安です。実際の聞こえ方は、設置位置・天井高・室内の反響・放送音源によって変わります。
04 / GUIDE
接続と施工で、確認しておきたいこと。
定格3Wでも、そのまま3Wで使えるとは限りません。
PC-2238系4機種は、出荷時に10kΩ（1W）へ接続されています。3W・2Wで使う場合は、説明書に従って入力タップを変更します。
PC-2638Aには1W・3W端子があり、2Wは内部結線の変更が必要です。PC-2638ATは出荷時1Wで、2W・3Wは内部結線の変更が必要です。音量調整つまみと入力容量の設定は別のものです。
音量調整の細かさは、シリーズで異なります。
PC-2238T／PC-2238TWPは、0・-6・-12・-18dB・断の5段階です。
PC-2638ATは4段階。1W接続時は0・-6・-12dB・断、3W接続時は0・-9・-15dB・断です。
複数台つなぐときは、設定したW数を合計します。
100Vライン対応アンプの出力系統ごとに、接続するスピーカーのタップ容量を合計します。例：3W設定×20台なら60Wです。アンプの定格出力以内に収め、配線損失や増設分も考慮して選定します。
アンプが複数チャンネルの場合も、容量はチャンネルごとに計算してください。音量調整を下げて使う予定でも、接続容量は入力タップの設定値で確認します。
防滴型を選べば、どこにでも設置できますか？
PC-2238WP／PC-2238TWPのIPX4は、天井水平部へ指定方法で施工した場合の性能です。風雨が直接当たる場所や、電線管・配線材・取付ボックスを伝って水が侵入する場所には設置できません。
全機種とも、潮風の影響を直接受ける場所、常時振動する場所、薬剤を使う屋内プール、油煙の多い厨房などは対象外です。屋内用4機種は雨水・蒸気・湿気・ほこりの多い場所も避けてください。
音量を切っていても、緊急放送を鳴らすには？
音量調整付き3機種は、対応する放送設備との3線式配線により、音量調整をバイパスする構成に対応します。2線式で接続しただけでは、この動作にはなりません。
添付仕様書上のスピーカー種別は全機種L級。PC-2238／PC-2238Tは日本消防検定協会「認定品」、WP型とPC-2638A系は「認定評価品」の表記です。設備全体の適合や配線は、採用機種の仕様書・設計条件と合わせて確認してください。
「露出型」なら、取付穴や配線工事は不要ですか？
スピーカー本体を埋め込むための大きな開口は不要ですが、取付ねじや配線用の施工は必要です。天井・壁の材質と耐荷重、配線経路、使用するボックスや金具を確認してください。
PC-2638A系は平らな取付面へ、本体との隙間がなるべく生じないよう施工します。付属金具は取付ピッチ63～91mmの電工ボックスに対応。詳細な取付・配線作業は製品の説明書に従ってください。
|
|
|
|
|
|
