各チャンネルに接続するスピーカーの「100Vライン使用時のタップ容量」を合計し、そのチャンネルの定格出力以内に収めます。例として6W設定を20台なら120Wです。配線損失や増設計画も考慮して余裕を持たせてください。

150W×4を、1系統600Wとして使うことはできません。

出力に加え、複数のスピーカーを接続したときの合成インピーダンスも確認します。8Ωを2台並列にすると4Ω、4台並列にすると2Ωになります。掲載機種の通常接続は4Ω・8Ωの条件を確認し、対応範囲を下回る負荷をつながないでください。

スピーカーの許容入力とアンプ出力を照合し、運用時の音量・リミッターなども含めて設計します。

独立したアンプ出力の数を表します。エリアごとに音量を分ける構成に使えますが、別々の音源を放送するには、前段のミキサーにも必要な独立出力が必要です。

PARALLELやCH1 to All chは、一つの入力信号を複数チャンネルへ送る機能です。スピーカー出力端子同士を並列につなぐ意味ではありません。

DAシリーズの「デジタル」はD級増幅方式を指します。掲載機種の音声入力はアナログです。ネットワーク音声入力を意味しません。

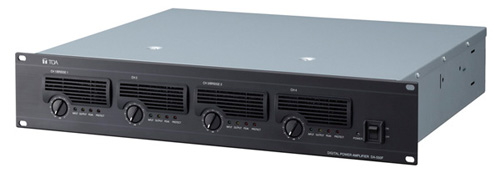

DA-550FのCONTROL/MONITOR端子は制御・状態監視用で、音声用LAN端子ではありません。

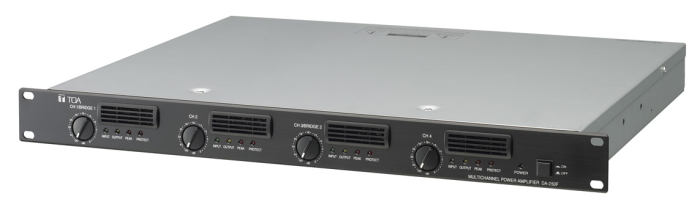

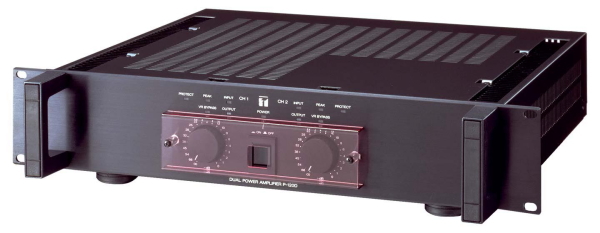

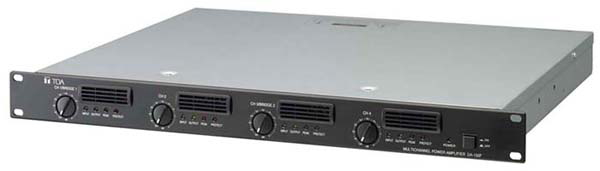

DAシリーズはファンによる強制空冷、P-60D・P-120D・P-80DHは自然空冷です。設置場所でのファン動作音、必要出力、ラック内の放熱条件を合わせて選びます。

自然空冷でも放熱空間が必要です。取扱説明書に記載された上下の空き、換気、支持方法を確保してください。

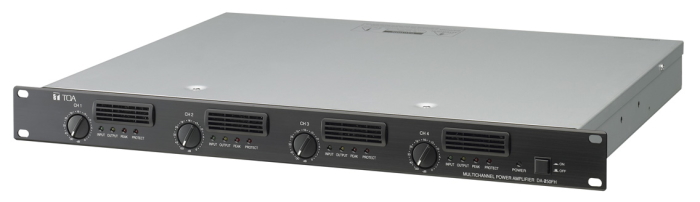

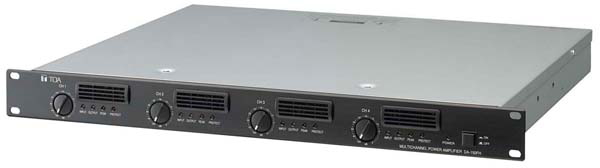

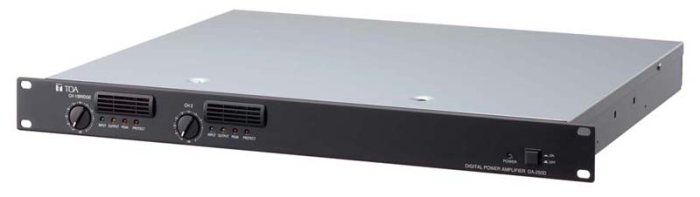

DA-150FH・DA-250FH・DA-250DHとP-80DHは、標準で100Vライン用です。DAのH付き3機種で使う別売MT-251Hは絶縁用で、100Vライン出力にするための必須品ではありません。

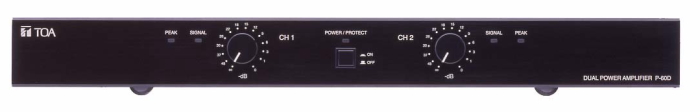

P-60Dは通常ローインピーダンス用です。別売MT-683を外部配線すると100V／70Vラインに対応できますが、通常出力と同じ条件ではないため、トランスを含めて仕様を確認してください。
