6WWタイププレート別売
SC-68W
パナソニック製「フルカラーシリーズプレート」に対応する音量調節ユニットです。
- 適合W数
- 0.5〜6W
- 入力インピーダンス
- 20kΩ〜1.7kΩ
- 音量調節
- 0／−6／−12／−18dB／OFF
- 質量
- 約197g
サウンドショップソシヤル 業務用 音響機器の専門通販
 |
JVC / WALL VOLUME CONTROLS
JVC アッテネーター
この部屋の音量を、
手元でちょうどよく。
会議室は静かに、待合室は心地よく。放送アンプとスピーカーの間に入れ、部屋・エリアごとに音量を切り替える、壁面取付型のアッテネーターです。
容量とプレートから選ぶ →TWO POINTS TO CHECK
選ぶ基準は、容量とプレート。
01 / CAPACITY
スピーカーの設定W数を合計
1個のアッテネーターで調節するスピーカーの、タップ設定（1W・3W・6Wなど）を合計します。合計が容量以下になる機種を選びます。
部屋の広さや配線の長さだけでは選びません。音量を絞って使う場合も、設定W数の合計で判断します。
02 / PLATE SERIES
壁の配線器具に合わせる
末尾「W」はフルカラーシリーズ、「CW」はコスモシリーズワイド21に対応。周囲のスイッチなどとプレートのシリーズを合わせます。
本体はJVC製、対応プレートはパナソニック製・別売です。WとCWでは対応プレートが異なります。
100Vラインの放送設備用です。
100Vラインは音声信号の伝送方式です。AC100V電源には接続できません。8Ωなどのローインピーダンス方式のスピーカー回路には使用できません。
100Vラインは音声信号の伝送方式です。AC100V電源には接続できません。8Ωなどのローインピーダンス方式のスピーカー回路には使用できません。
FIND YOUR MODEL
容量 × プレートで、6機種を比較。
必要な容量の行を選び、対応プレートの列へ。品番から商品ページに進めます。
表は横にスクロールできます。
| 容量／適合W数 | Wタイプ フルカラー | CWタイプ コスモワイド21 |
|---|---|---|
| 6W 0.5〜6W | SC-68W | SC-68CW |
| 30W 0.5〜30W | SC-308W | SC-308CW |
| 60W 0.5〜60W | SC-608W | SC-608CW |
全機種ともトランス方式、5段階の音量調節、2線式・3線式に対応。プレートとスイッチボックスは別途ご用意ください。
PRODUCT LINEUP
容量別に商品を選ぶ。
同じ容量のW／CWを並べて比較できます。詳細仕様・価格・納期は各商品ページでご確認ください。
CAPACITY / 6W
6Wタイプ
接続するスピーカーの設定W数の合計が、0.5〜6Wの回線に。
6WCWタイププレート別売
SC-68CW
パナソニック製「コスモシリーズワイド21 スイッチプレート」に対応する音量調節ユニットです。
- 適合W数
- 0.5〜6W
- 入力インピーダンス
- 20kΩ〜1.7kΩ
- 音量調節
- 0／−6／−12／−18dB／OFF
- 質量
- 約204g
CAPACITY / 30W
30Wタイプ
接続するスピーカーの設定W数の合計が、0.5〜30Wの回線に。
30WWタイププレート別売
SC-308W
パナソニック製「フルカラーシリーズプレート」に対応する音量調節ユニットです。
- 適合W数
- 0.5〜30W
- 入力インピーダンス
- 20kΩ〜330Ω
- 音量調節
- 0／−6／−12／−18dB／OFF
- 質量
- 約192g
30WCWタイププレート別売
SC-308CW
パナソニック製「コスモシリーズワイド21 スイッチプレート」に対応する音量調節ユニットです。
- 適合W数
- 0.5〜30W
- 入力インピーダンス
- 20kΩ〜330Ω
- 音量調節
- 0／−6／−12／−18dB／OFF
- 質量
- 約199g
CAPACITY / 60W
60Wタイプ
接続するスピーカーの設定W数の合計が、0.5〜60Wの回線に。
60WWタイププレート別売
SC-608W
パナソニック製「フルカラーシリーズプレート」に対応する音量調節ユニットです。
- 適合W数
- 0.5〜60W
- 入力インピーダンス
- 20kΩ〜167Ω
- 音量調節
- 0／−6／−12／−18dB／OFF
- 質量
- 約200g
60WCWタイププレート別売
SC-608CW
パナソニック製「コスモシリーズワイド21 スイッチプレート」に対応する音量調節ユニットです。
- 適合W数
- 0.5〜60W
- 入力インピーダンス
- 20kΩ〜167Ω
- 音量調節
- 0／−6／−12／−18dB／OFF
- 質量
- 約207g
EVERYDAY VOLUME CONTROL
5段階で、部屋ごとの音量を調節。
0dB−6dB−12dB−18dBOFF
通常放送の音量を段階的に下げ、OFFで止めることができます。0dBは減衰させない設定です。アンプのように音量を増幅する機器ではありません。
壁面のSCシリーズ
部屋の入口などで、利用者が日常的に操作するために。1台、または複数のスピーカーをまとめて調節できます。
スピーカー内蔵のAT
主に設置時に、スピーカー1台ごとの音量バランスを整えるために。外部アッテネーターと併用する場合は、各機器の接続図を確認します。
非常放送時の動作は、放送設備と配線方式によります。次の接続例をご確認ください。
WIRING GUIDE
2線式と3線式を、図で確認。
通常放送の音量調節と、非常放送時の動作を分けて考えます。以下はメーカー説明書に掲載された接続例です。

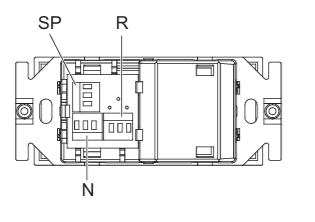

背面端子の位置

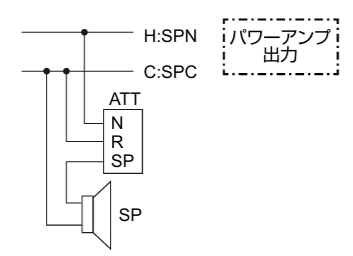

2線式：通常放送の音量を調節
アンプのH（SPN）をNへ、C（SPC）をRとスピーカーの共通側へ接続。アッテネーターのSPからスピーカーへ送ります。
この配線例には、音量設定を迂回する非常放送用の回線がありません。

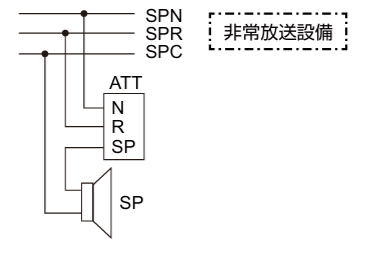

3線式：非常放送設備と組み合わせる
Nは通常放送のSPN、Rは非常放送のSPRに接続します。SPはスピーカー側、共通のSPCはスピーカーに直接接続します。
対応する非常放送設備の動作により、つまみの設定にかかわらず放送する構成です。
R端子は、3線式では非常放送の音声回線に接続します。
外部制御用の接点端子ではありません。設備側のSPN・SPR・SPCの役割を照合して接続してください。
外部制御用の接点端子ではありません。設備側のSPN・SPR・SPCの役割を照合して接続してください。

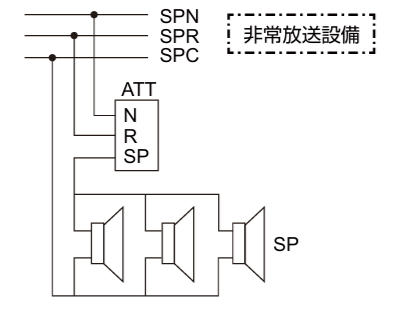

複数のスピーカーをまとめる場合
同じアッテネーターの先に、スピーカーを並列に接続します。すべての極性を合わせ、設定W数の合計がアッテネーターの容量を超えないようにします。アンプ側は設備全体の負荷容量も確認します。
配線図はB5A-4160-00より。Wタイプにも同じ方式の接続例があります。設計・施工時は使用する各機器の説明書を照合し、非常放送を含む設備全体の適合と動作を専門業者が確認してください。
適合電線・端子への接続
指定電線はいずれも単線です。600V耐熱電線（HP電線）はφ0.9mm／φ1.2mm、600V二種ビニル絶縁電線（HIV電線）はφ1.2mmに対応します。
説明書では、非常放送設備で使用する場合、HP電線は露出配線が可能、HIV電線は金属管工事または金属ダクト工事とされています。
被覆むきしろは10mm。背面のストリップゲージで確認し、芯線を端子の奥までまっすぐ差し込みます。作業前にアンプ・非常放送設備の電源を切り、芯線の短絡・地絡やケーブルの挟み込みを防いでください。
INSTALLATION & ACCESSORIES
本体のほかに、プレートとボックスを。
対応プレートを別途用意
W：パナソニック製 フルカラーシリーズプレート
CW：パナソニック製 コスモシリーズワイド21 スイッチプレート
プレートの開口形状が異なるため、シリーズを取り違えないようご確認ください。

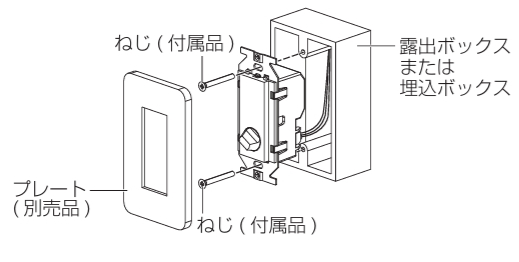

JIS 1個用スイッチボックス
埋込・露出の両方に対応。取付面からボックス内側まで42mm以上の深さが必要です。
本体の取付ねじM4×35mm・2本は付属。既設ボックスを使う場合も寸法と状態を確認します。
取付手順は、タイプごとの説明書で確認
Wタイプは配線した本体をボックスへ固定し、プレートを取り付けます。CWタイプは先に本体パネルを外して配線・固定し、本体パネルを戻してからプレートを取り付けます。各タイプの取扱設置説明書に従って施工してください。
設置場所と金属製ボックスの注意点
本製品は屋内専用です。直接風雨にさらされる場所、湿気・ほこりの多い場所、油煙・湯気が当たる場所などには設置できません。
金属製ボックスでは、スピーカーケーブルの芯線がボックスに触れないようにします。配線・固定作業は専門業者へご依頼ください。
PRODUCT LINKS
商品詳細・価格を確認する
価格・在庫・納期は各商品ページにてご確認ください。
組み合わせるJVCスピーカーを探す
100Vライン対応の入力・設定を選び、容量と配線方式を確認して組み合わせます。
|
|
|
|
|
|
