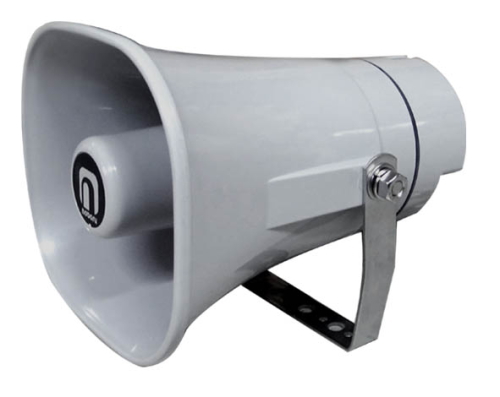

100Vライン用IPX5グレー
小型・軽量の5W
NP-205
5W
口元のサイズを抑えたい設置場所に。1Wまで入力を切り替えられ、複数箇所への分散配置も検討しやすいモデルです。
入力切替：5 / 3 / 2 / 1W
- 音圧レベル
- 104dB以上（1W／1m）
- 再生帯域
- 400Hz〜8kHz
- 開口幅×高×全長
- 約154×140×197mm
- 質量
- 約1.05kg
サウンドショップソシヤル 業務用 音響機器の専門通販
 |
NOBORU / TRANSFORMER HORN SPEAKERS
ノボル電機 ホーンスピーカー (トランス付)
屋外の呼び出しに、
届く声を。
工場・倉庫・校庭・駐車場の構内放送へ。100Vライン用トランスを内蔵したノボル電機のホーンスピーカーを、形状・入力容量・設置条件から選べます。
選び方を見る →CHOOSE BY SHAPE & CAPACITY
まずは、形と設置条件から。
横長の樹脂ホーンを選ぶNPシリーズ・5〜30W。開口部の幅と高さ、外壁に合わせた色も確認 →丸型の金属ホーンを選ぶNKシリーズ・5〜50W。小口径160mmから大型520mmまで →小型・軽量を優先する5W・10Wの4機種は約1.05〜1.2kg。寸法と入力切替を比較 →大型・高入力の機種を探すNK-330／NK-350。口径520mm、30W／50W →
全機種、ハイインピーダンスの100Vライン用です。
アンプの対応するスピーカー出力へ接続します。車載用・家庭用アンプの4Ω／8Ω出力向けに選ぶ製品ではありません。「100Vライン」は音声の伝送方式で、AC100V電源には接続できません。
アンプの対応するスピーカー出力へ接続します。車載用・家庭用アンプの4Ω／8Ω出力向けに選ぶ製品ではありません。「100Vライン」は音声の伝送方式で、AC100V電源には接続できません。
同じW数でも、音圧・形状・設置方向で聞こえ方は変わります。放送したい範囲、周囲の騒音、取付高さを確認し、台数と配置を合わせて検討してください。
COMPARE ALL MODELS
入力・音圧・サイズを一覧で。
横にスクロールできます。品番を押すと商品ページへ進みます。W数はスピーカーの定格入力です。
| 品番 | 定格入力 | 入力切替（W） | 音圧※ | 防水 | 外形寸法（mm） | 質量 |
|---|---|---|---|---|---|---|
| NP-205 | 5W | 5 / 3 / 2 / 1 | 104dB以上 | IPX5 | 約154×140×197 | 約1.05kg |
| NP-210 | 10W | 10 / 5 / 3 / 2 | 106dB以上 | IPX5 | 約225×140×231 | 約1.15kg |
| NP-415 | 15W | 15 / 10 / 5 / 3 | 106dB以上 | IPX5 | 約280×180×307 | 約3.2kg |
| NP-620 | 20W | 20 / 15 / 10 / 5 | 106dB以上 | IPX6 | 約360×225×375 | 約3.6kg |
| NP-630 | 30W | 30 / 25 / 20 / 10 | 106dB以上 | IPX6 | 約360×225×375 | 約4.0kg |
| NK-305 | 5W | 5 / 3 / 2 / 1 | 104dB以上 | IPX5 | 約φ160×180 | 約1.1kg |
| NK-310 | 10W | 10 / 5 / 3 / 2 | 104dB以上 | IPX5 | 約φ200×220 | 約1.2kg |
| NK-315 | 15W | 15 / 10 / 5 / 3 | 106dB以上 | IPX5 | 約φ310×290 | 約3.7kg |
| NK-320 | 20W | 20 / 15 / 10 / 5 | 108dB以上 | IPX6 | 約φ390×375 | 約4.0kg |
| NK-330 | 30W | 30 / 25 / 20 / 10 | 110dB以上 | IPX6 | 約φ520×475 | 約4.9kg |
| NK-350 | 50W | 50 / 40 / 30 / 20 | 110dB以上 | IPX6 | 約φ520×475 | 約5.3kg |
寸法：NPは開口幅×開口高×全長、NKは口径×全長。いずれも取付金具を含む必要設置スペースとは異なります。
※音圧は1W／1mでの4点平均値。平均する周波数は機種によって異なります。詳細は下部「W数は容量、dBは音圧の目安。」をご覧ください。
NP SERIES / RESIN HORN
樹脂製NPシリーズ：5〜30W
ホーン部にASA樹脂を使用したコンビネーションホーン。NP-205／NP-210はグレー、NP-415／NP-620／NP-630はクリームです。
100Vライン用IPX5グレー
高さ140mmの10W

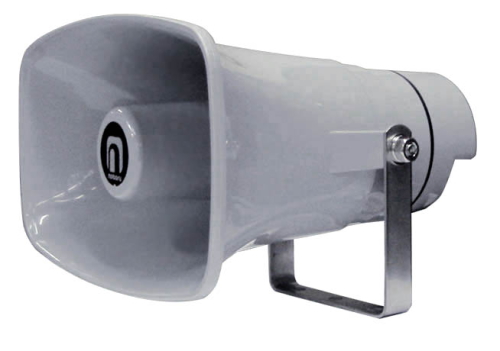

NP-210
10W
NP-205と同じ開口高さで、定格入力10W。幅と奥行、必要な入力を比べて選べます。
入力切替：10 / 5 / 3 / 2W
- 音圧レベル
- 106dB以上（1W／1m）
- 再生帯域
- 350Hz〜8kHz
- 開口幅×高×全長
- 約225×140×231mm
- 質量
- 約1.15kg

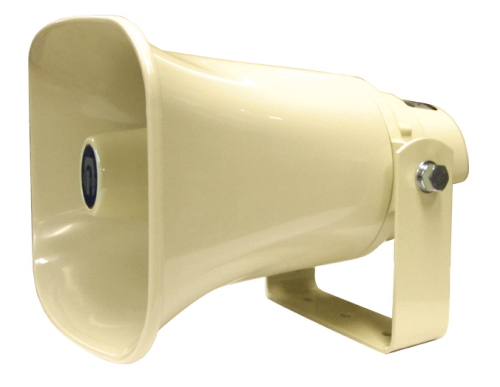

100Vライン用IPX5クリーム
クリーム色・15W
NP-415
15W
横長の樹脂ホーンとアルミ鋳造の後部カバーを採用。建物への納まりと入力容量を両立したい場合に。
入力切替：15 / 10 / 5 / 3W
- 音圧レベル
- 106dB以上（1W／1m）
- 再生帯域
- 300Hz〜5kHz
- 開口幅×高×全長
- 約280×180×307mm
- 質量
- 約3.2kg

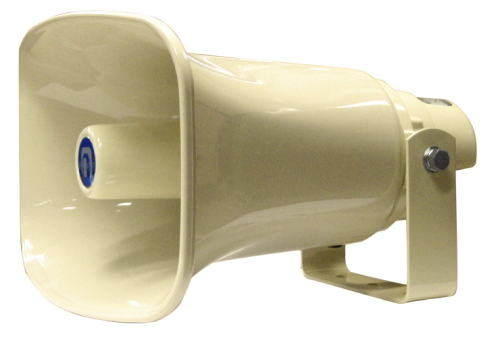

100Vライン用IPX6クリーム
IPX6・20W
NP-620
20W
360×225mmの開口部を持つ樹脂ホーン。5〜20Wの設定範囲から、設置場所の必要音量に合わせます。
入力切替：20 / 15 / 10 / 5W
- 音圧レベル
- 106dB以上（1W／1m）
- 再生帯域
- 250Hz〜5kHz
- 開口幅×高×全長
- 約360×225×375mm
- 質量
- 約3.6kg

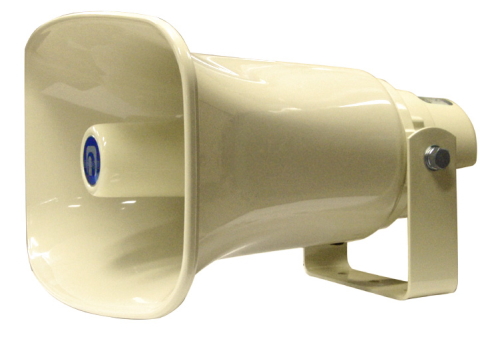

100Vライン用IPX6クリーム
同じ外形で30W
NP-630
30W
NP-620と同じ外形寸法で、定格入力30W。20Wを超える入力が必要な場合に比較したいモデルです。
入力切替：30 / 25 / 20 / 10W
- 音圧レベル
- 106dB以上（1W／1m）
- 再生帯域
- 250Hz〜5kHz
- 開口幅×高×全長
- 約360×225×375mm
- 質量
- 約4kg
樹脂製の範囲と、取付金具の材質
NP-205／NP-210はホーン部・後部カバーともASA樹脂、ブラケットはステンレスです。NP-415／NP-620／NP-630はホーン部がASA樹脂、後部カバーはアルミ鋳造、ブラケットは鋼板です。ねじ類はステンレス製です。
「樹脂製」はすべての部品が樹脂という意味ではありません。塩害や薬品などがある場所では、使用環境と各部の材質を確認してください。
NK SERIES / METAL HORN
金属製NKシリーズ：5〜50W
丸型のアルミホーンとアルミ鋳造の後部カバーを採用。口径160〜520mmの6機種から、必要な入力と取り付けられる大きさを選びます。

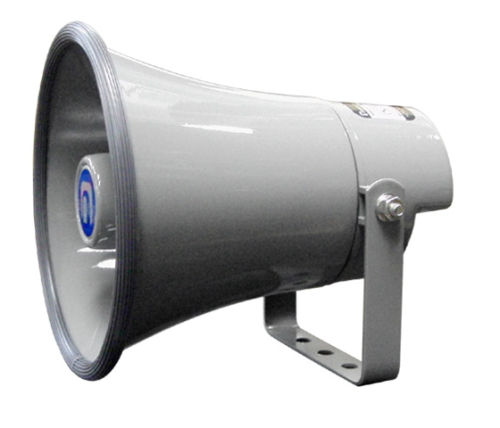

100Vライン用IPX5グレー
丸型・最小口径160mm
NK-305
5W
金属ホーンを小さなスペースに取り付けたい場合に。入力は1〜5Wの4段階です。
入力切替：5 / 3 / 2 / 1W
- 音圧レベル
- 104dB以上（1W／1m）
- 再生帯域
- 400Hz〜8kHz
- 口径×全長
- 約φ160×180mm
- 質量
- 約1.1kg

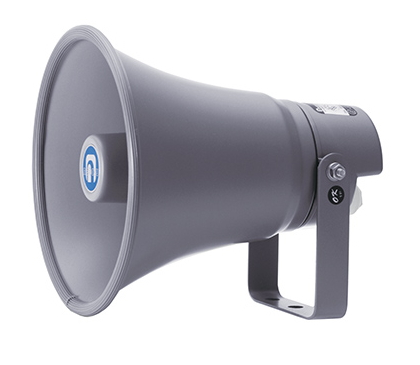

100Vライン用IPX5グレー
口径200mm・10W
NK-310
10W
約1.2kgの丸型金属ホーン。小型のNK-305より入力容量が必要な場所で比較できます。
入力切替：10 / 5 / 3 / 2W
- 音圧レベル
- 104dB以上（1W／1m）
- 再生帯域
- 350Hz〜8kHz
- 口径×全長
- 約φ200×220mm
- 質量
- 約1.2kg
100Vライン用IPX5グレー
口径310mm・15W

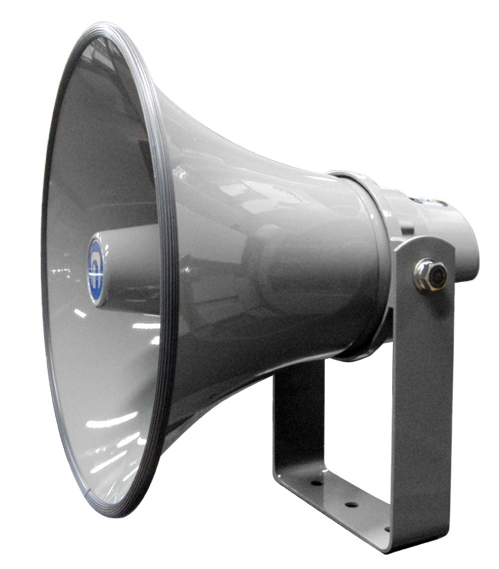

NK-315
15W
工場や構内の音声放送に。口径・質量・取付面の条件を確認して選ぶ中型ホーンです。
入力切替：15 / 10 / 5 / 3W
- 音圧レベル
- 106dB以上（1W／1m）
- 再生帯域
- 300Hz〜5kHz
- 口径×全長
- 約φ310×290mm
- 質量
- 約3.7kg

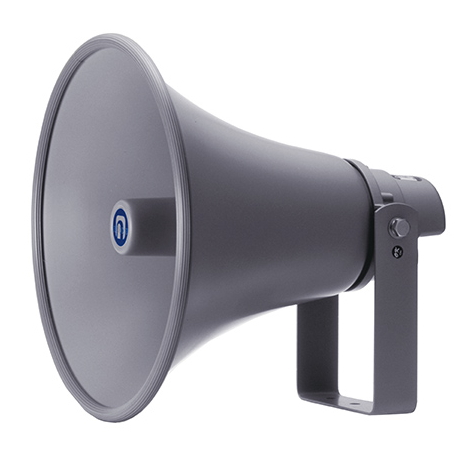

100Vライン用IPX6グレー
音圧108dB以上・20W
NK-320
20W
1W／1mで108dB以上の仕様。必要な音圧と、口径390mmを設置できるスペースを合わせて検討します。
入力切替：20 / 15 / 10 / 5W
- 音圧レベル
- 108dB以上（1W／1m）
- 再生帯域
- 250Hz〜5kHz
- 口径×全長
- 約φ390×375mm
- 質量
- 約4kg

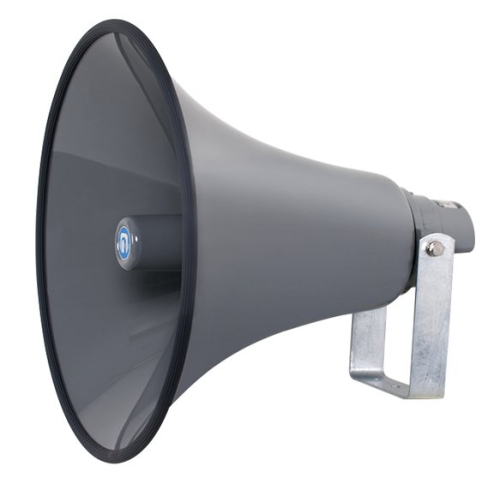

100Vライン用IPX6グレー
大型ホーン・30W
NK-330
30W
1W／1mで110dB以上。広い敷地など、音声放送の音圧を確保したい設備の候補になります。
入力切替：30 / 25 / 20 / 10W
- 音圧レベル
- 110dB以上（1W／1m）
- 再生帯域
- 250Hz〜5kHz
- 口径×全長
- 約φ520×475mm
- 質量
- 約4.9kg
100Vライン用IPX6グレー
このカテゴリー最大の50W
NK-350
50W
NK-330と同じ外形で定格入力50W。入力容量を増やす場合は、アンプ容量と支持構造も合わせて確認します。
入力切替：50 / 40 / 30 / 20W
- 音圧レベル
- 110dB以上（1W／1m）
- 再生帯域
- 250Hz〜4.6kHz
- 口径×全長
- 約φ520×475mm
- 質量
- 約5.3kg
大型のNK-330／NK-350を設置するとき
両機種は口径約520mm・全長約475mm。取付金具は溶融亜鉛めっき鋼板、コードは約1.9mです。仕様書の投影面積は正面0.22m²・側面0.12m²。製品質量だけでなく風の影響も考慮して支持構造を検討します。
NK-305〜NK-320は塗装鋼板のブラケット、コードは約0.6mです。詳細な取付穴寸法は各機種の仕様書をご確認ください。
UNDERSTAND THE SPECIFICATIONS
W数は容量、dBは音圧の目安。
入力W数だけで距離は決まらない
定格入力は、スピーカーに加えられる入力の仕様です。同じ30Wでも、NK-330とNP-630は1W／1mでの音圧仕様が異なります。距離や騒音、反射、指向性も含めて選定します。
台数と向きも、聞きやすさを左右する
1台の入力を大きくするだけでなく、必要な場所へ向けて分散配置する方法も検討します。形状だけから具体的なカバー角度や到達距離を決めることはできません。
音圧と再生周波数帯域の測定条件
すべて1W入力・1mの音圧値です。NK-305／NP-205／NP-210は1・1.5・2・3kHz、その他は0.5・1・1.5・2kHzの4点平均で測定されています。定格入力時の最大音圧ではありません。
商品カードの再生周波数帯域は、出力音圧レベルから−20dB以内の仕様値です。音声の呼出し用途を中心に選び、音楽再生の音質を帯域の数値だけで判断しないようにします。
100V LINE / SYSTEM PLANNING
アンプ容量は、設定したW数を合計。
全機種とも入力を4段階で切り替えられます。複数台は極性を合わせて並列接続し、接続するスピーカーの設定W数の合計を、アンプの100Vライン定格出力以内に収めます。
例：20W設定を3台
合計60W
アンプの100Vライン出力には60W以上の容量が必要です。他のスピーカーを同じ回線につなぐ場合は、その入力も加算します。
例：30W機を10W設定で4台
合計40W
NK-330／NP-630を10Wタップで使う場合は40Wとして計算します。後で30Wに変更すると合計120Wになるため、再計算が必要です。
上記は負荷容量の計算例です。配線損失・増設予定と、現場で必要な音量を別途考慮してください。
ノボル電機の放送用アンプを選ぶ →リンク先のFA-101Bは100Vライン非対応です。ほかの対応機から、入力機能と容量を選びます。
電話ページングや屋内スピーカーとの組み合わせ
電話ページングは、電話設備のページング出力を対応アンプへ入力し、アンプの100Vライン出力からスピーカーへ放送します。電話機をこのスピーカーへ直接接続する方式ではありません。
同じ100Vラインに対応した天井・壁掛スピーカーと組み合わせる場合も、すべての設定W数を合計します。放送エリアの切替機能や回線条件は、アンプ側で確認してください。
入力切替の方法と、インピーダンス
アンプの電源を切り、本体後部のキャップを外して、内部コネクター（ジャンプソケット）を所要入力の位置へ差し替えます。位置と入力W数は本体の規格銘板で確認し、Oリングを正しく戻してキャップを締めます。
設置後に操作しにくい場所では、取り付ける前に入力を決めておくと作業しやすくなります。例として10Wは1kΩ、5Wは2kΩ、1Wは10kΩです。選べるタップは機種ごとに異なります。
OUTDOOR INSTALLATION
防水性能と、取り付け方を確認。
5〜15WはIPX5
20〜50WはIPX6
本ページの11機種では、定格入力5・10・15WがIPX5、20・30・50WがIPX6です。タップ設定を下げても、本体の防水仕様は変わりません。
防水性能があっても、ホースなどで直接水をかける洗浄は避けてください。
開口部を上向きにしない
屋外ではホーンに雨水がたまらない向きで取り付けます。スピーカーコードは途中でたるませ、雨水がコードを伝って侵入しないようにします。
マイクや送話口の近くではハウリングが起きやすくなるため、配置・向き・音量を調整します。
取付金具と支持強度
全機種にU字形ブラケットがあります。5W機はP形、10W機はS形、15W以上はL形（JIS C 5504に準拠）。壁面・柱などの材質と強度に適した固定方法を選び、製品質量や風荷重に耐えるように施工します。
ブラケット形式が同じでも取付穴の仕様がすべて同一とは限りません。交換設置では寸法図と既設金具を照合してください。
PRODUCT LINKS
商品詳細・価格を確認する
価格・在庫・納期は各商品ページでご確認ください。
|
|
|
|
|
|
|
|
|
|
|
