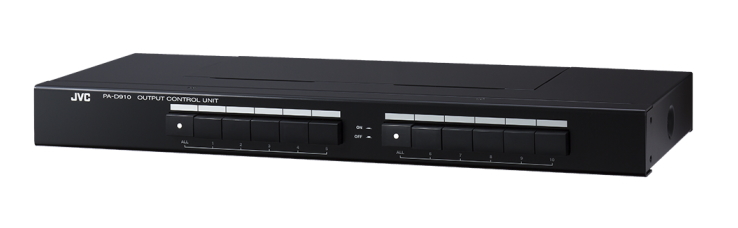

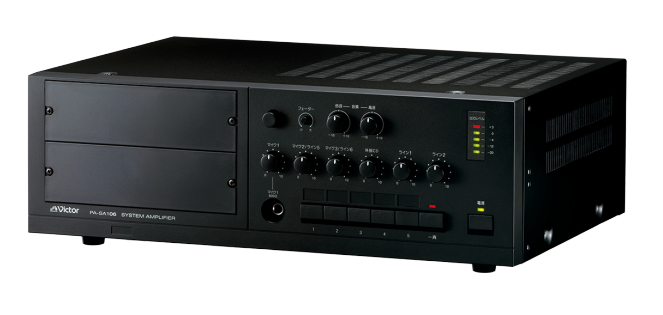

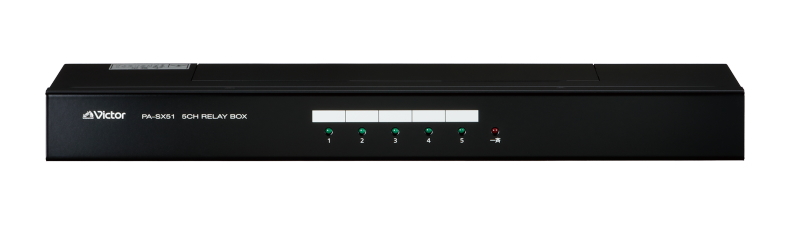

本体は出荷時100V系です。多数のスピーカーを分散配置し、5回線の放送先を選ぶ用途ではハイインピーダンス接続を使います。

70V系へ変更すると、100V系で表示されたタップW数に対する実際の入力は約半分になります。例：100V系で10Wのタップは約5Wとなり、音量も変わります。定格出力そのものが2倍になるわけではありません。

ローインピーダンスでは合成負荷4〜16Ωを守り、スピーカーの許容入力を確認します。ロー接続では回線選択スイッチは使えません。Hi／Lo、および100V系／70V系の同時使用はできません。

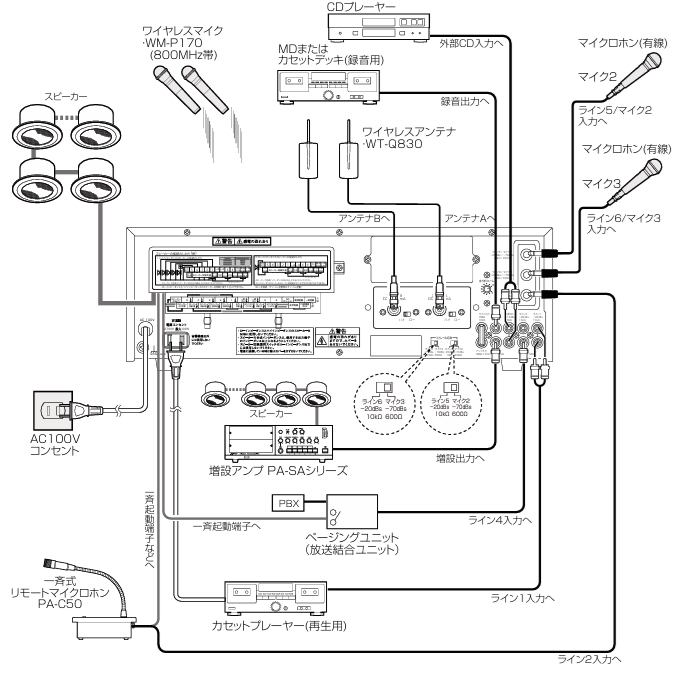

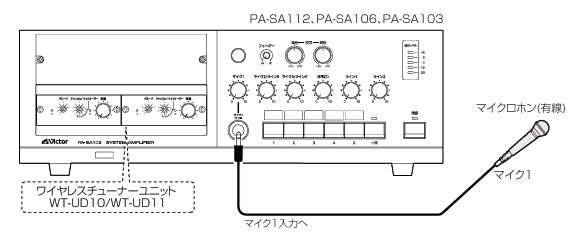

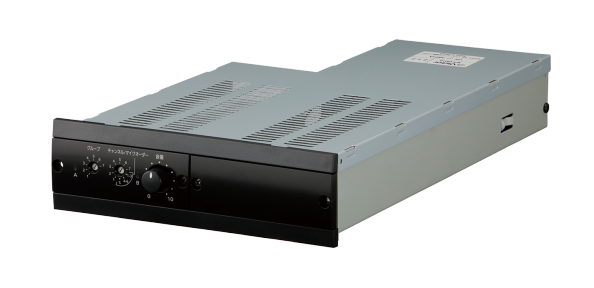

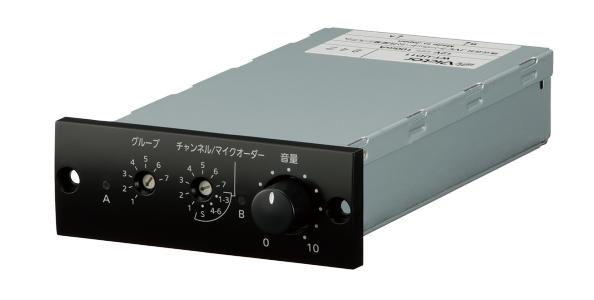

WT-UD10はA・Bの2系統を使うダイバシティ受信です。説明書の構成例では外部アンテナ2本を接続します。WT-UD11を1台増設する場合はWT-UD10内部でアンテナ信号を接続します。

WT-UD10を2台使う構成のアンテナ共用・分配方法は、この資料の接続例だけでは確定できません。4波構成も含め、必要なアンテナ数と配線方法は設計時にご相談ください。

WT-UD10の説明書による同軸ケーブルの延長目安は、5C-FBで60m以下、7C-FBで75m以下です。アンテナ側はF型、チューナー側はBNC。設置前に使用範囲内で受信テストを行います。

同時使用するマイクは、同じグループ内の異なるチャンネルに設定し、受信側と一致させます。周囲のワイヤレス設備との調整も必要です。

マイクオーダーは、設定した複数チャンネルのうち先に使われたマイクを受信する機能です。チューナー1波で複数人の声を同時に受信できる機能ではありません。

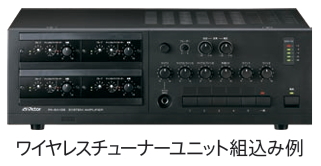

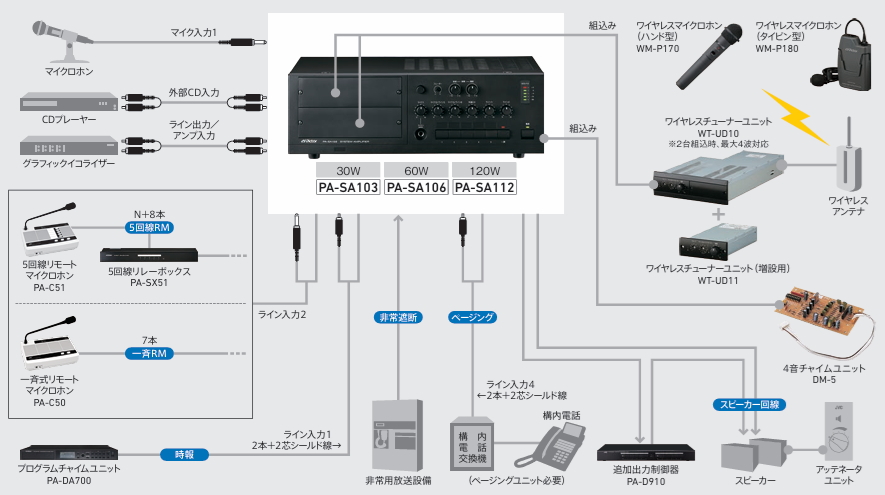

本体の2スロットには、別売のラジオAU-100やSD/USBレコーダーAU-501（いずれもユニペックス製）も組み込めます。他のユニットで1スロットを使う場合、内蔵ワイヤレスは最大2波です。取扱いはお問い合わせください。

非常制御端子は、非常用放送設備からの信号で本機の電源を切り、一般放送を遮断するためのものです。本機が非常放送を行う機器になるわけではありません。

非常用放送設備とスピーカーを共有する場合、説明書ではPA-X102などの切換器を使う構成が示されています。アンプ出力同士を直接接続せず、設備全体で設計します。関連機器は取扱いをお問い合わせください。

本体はAC100Vで動作します。背面の音響機器用コンセントは電源スイッチ非連動・最大100Wです。接続機器の消費電力を確認してください。スピーカーの「100Vライン」とAC100V電源は別物です。

電源OFF時にも待機電力を消費します。内部組込や端子板の接続作業では、電源スイッチだけでなく電源プラグを抜いて作業します。

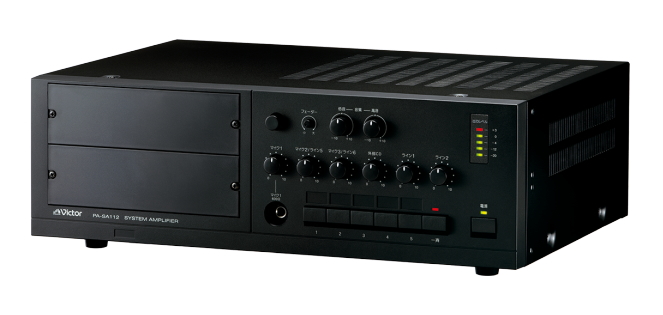

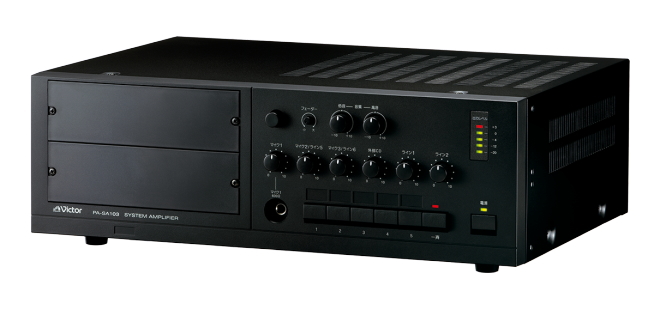

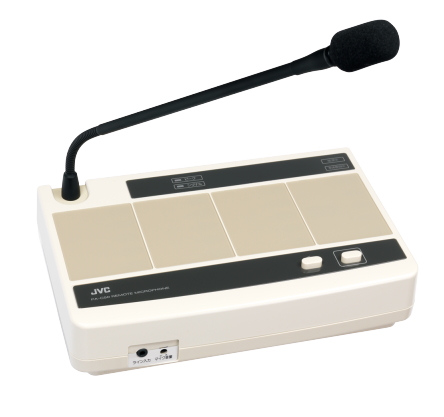

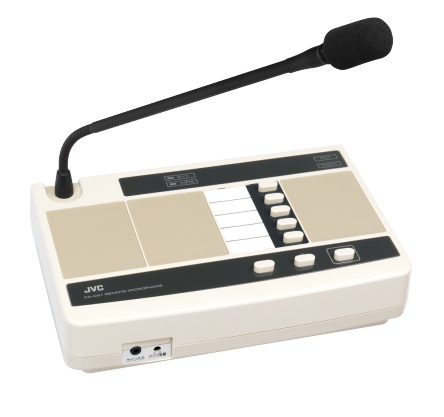

例として導体径φ1.2mmでは、説明書の目安はロー接続13m、100V系のPA-SA103（330Ω）で1.1km、PA-SA112（83Ω）で280mです。一律の最大距離ではなく、負荷・線材・経路・ノイズ環境を含めて検討します。

信号線と電源線・スピーカー線の引き回しも重要です。既設配線を使う場合は、線種・極性・絶縁状態を確認します。
