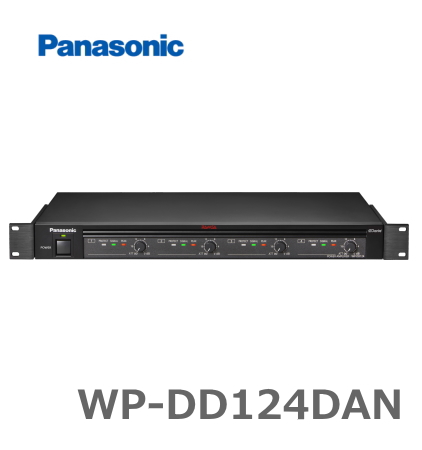

Panasonic デジタルパワーアンプ (120W x 4ch Lo/Hi切替)DANTE対応【ＷＰ－ＤＤ１２４ＤＡＮ】
■　概要

定格出力120W×4（4Ω／8Ω負荷）の4チャンネルパワーアンプです。BTL接続により100V系、70V系にも対応します。
D級増幅回路とスイッチング電源の採用により、電力損失を大幅に低減し、省スペース化を実現しています。
2チャンネル分の出力を1チャンネルの出力として使用するBTL（Bridged Transless）接続により、次の構成で使用できます。
- 240W×2（8Ω負荷、100V系、70V系）
- 240W×1（8Ω負荷、100V系、70V系）＋120W×2（4Ω／8Ω負荷）
各種保護回路を装備し、出力回路やスピーカーを保護します。
- ミューティング回路：電源スイッチ入／切時のポップノイズを防止
- 過電流保護回路：過負荷・出力短絡時のオーバードライブを防止
- 過温度保護回路：電源回路・出力回路の異常加熱を防止
- スピーカー保護回路：出力回路異常時に出力を遮断し、スピーカーを保護
動作状態を一目で確認できるシグナル表示灯とピーク表示灯を搭載しています。
プロテクト表示灯により、保護回路の動作状態やシステム異常を通知します。
EIAラックマウント専用です。
Audinate社のオーディオネットワークプロトコルDante®に対応しています（WP-DD124DANのみ）。

■　仕様

総合
品番	WP-DD124DAN
電源	AC100V 50Hz／60Hz
消費電力	140W ※1 120W×4 4Ω定格出力時：800W
増幅方式	D級（Class D）動作 ※2
定格出力	120W×4（4Ω／8Ω連続出力） 240W×2（BTL 8Ω、70V系、100V系連続出力）
周波数特性	20Hz～20kHz ±1dB（8Ω、1W出力時）
全高調波ひずみ率	0.3％以下（1kHz）
クロストーク	−70dB以下（1kHz）
S/N	100dB TYP（IHF-A. WTD.）
入力感度	＋4dB（可変）
入力インピーダンス	20kΩ（平衡）
入力端子（入力4ch）	コネクター式端子台ヘッダー
デジタル入力（入力4ch）	コネクター：RJ45×2（Primary、Secondary）方式：Dante
SP端子	ねじ式ターミナル
使用温度範囲	0℃～35℃（設置場所の室温）
寸法	幅480mm × 高さ44mm × 奥行き295mm （突起部除く）
質量	4.5kg
仕上げ	黒色塗装
備考	※1 電気用品安全法に基づくものです。 ※2 本機はD級増幅方式を採用しているため、方式の特性上、SP端子（スピーカー出力）の信号に可聴帯域より高い周波数成分を含みます。SP端子へスピーカー以外（例：レベルメーター）を接続する場合には、接続機器の仕様によっては正しく動作しない場合があります。
