同じ長さでも端子の組み合わせが違います。コードそのもののメス・オスの形だけでなく、接続する機器側の規格もご確認ください。

各型番から単品販売ページに移動できます。ホーン端子はφ6.3mm（標準プラグ）です。

XLRメスはXLR-3-11C相当品、XLRオスはXLR-3-12C相当品です。コード色は全機種、黒・半艶です。

ホーンプラグの単式（TS）は2極、複式（TRS）は3極です。この2機種では内部の信号線数も異なります。以下はメーカー仕様書の回路図です。

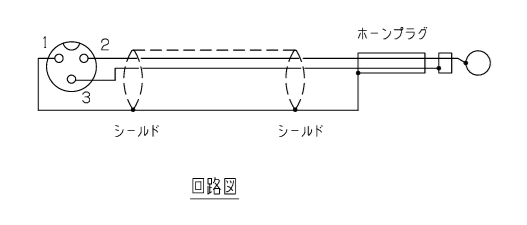

ホット・コールドの2本の信号線とシールドを持つ、平衡用のコード。

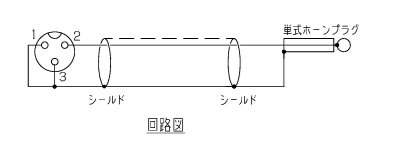

信号線1本とシールドによる、不平衡用のコード。2心シールドではありません。

平衡用コードを使用するだけで機器の不平衡回路が平衡に変わるわけではありません。入力機器の仕様に合わせてお選びください。

組み合わせ例

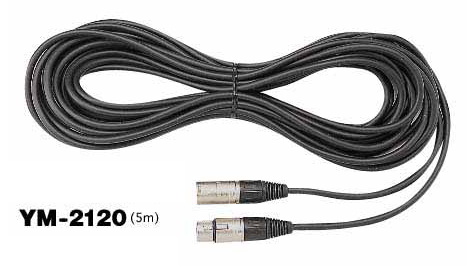

• XLRマイク → 壁面マイクコンセント：YM-2120（5m） など。相手側のXLR端子・配線を確認してください。

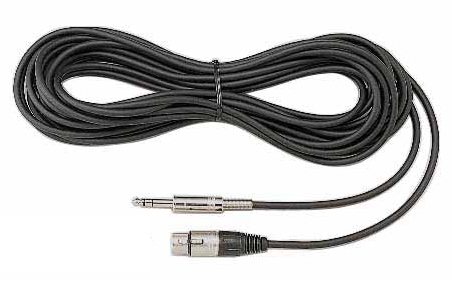

• XLRマイク → 平衡の複式ホーン入力：YM-2230（10m）。

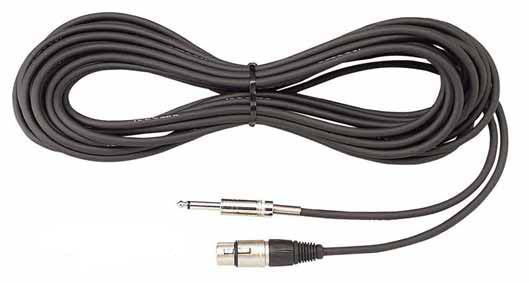

• XLRマイク → 不平衡の単式ホーン入力：YM-1230（10m）。

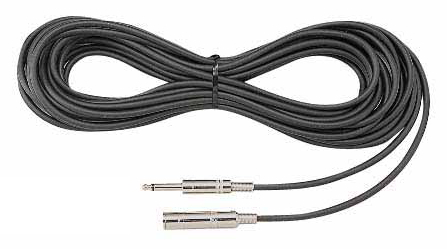

• DM-1100など先端が単式ホーンプラグのマイク → 延長：YM-1530（10m）。
• 対応する機器の不平衡ホーン出力 → 不平衡ホーン入力：YM-1410（2m） など。

ご購入前の確認

• 「ホーンプラグ」はφ6.3mmの標準フォンプラグです。RCA・φ3.5mmミニプラグとは直接接続できません。
• 不平衡コードの長距離配線では、外来ノイズや機器の仕様に注意が必要です。
• 本ページの製品はマイク・ライン信号用のシールドコードです。スピーカー出力とスピーカーの接続には使用しないでください。
• 接続するマイクが電源供給を必要とする場合、機器側の給電方法・対応条件も別途確認してください。
