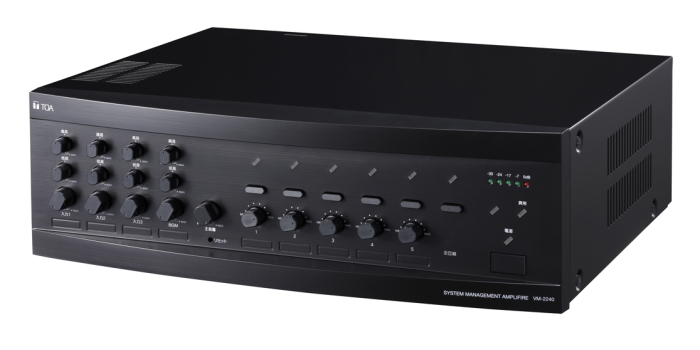

親機（VM-2120／VM-2240）は入力1～3（XLR／フォーン共用、マイク／ライン切換）、BGM入力1・2（RCA・モノラル）、緊急ページング入力、4種類のチャイムを備えます。入力1～3とBGMの高音・低音を個別に調節できます。

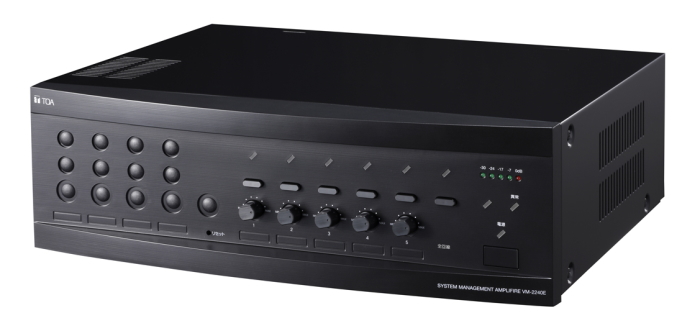

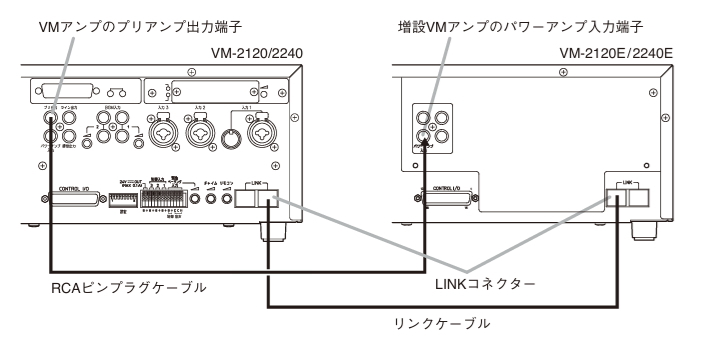

増設機（VM-2120E／VM-2240E）はパワーアンプ入力のみで、音声入力や内蔵チャイムはありません。親機のプリ出力を増設機のパワーアンプ入力へRCAケーブルで接続し、併せてLINKコネクター同士をLINKケーブルでつなぎます。

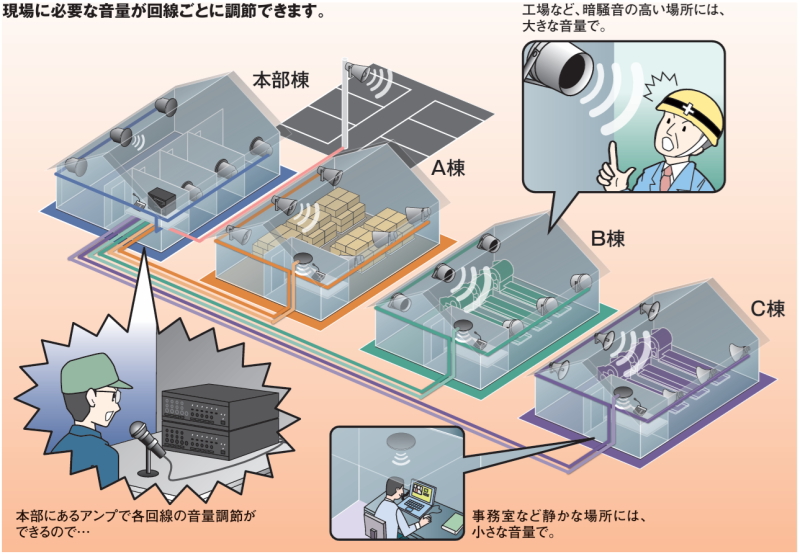

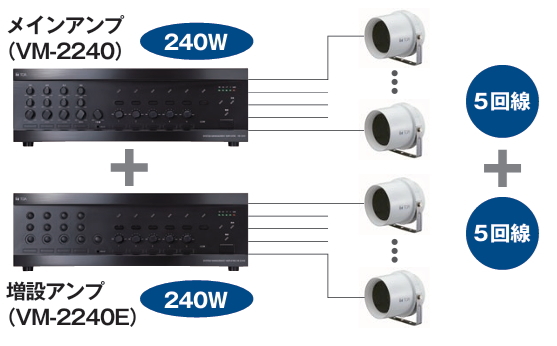

スピーカー出力はハイインピーダンス100Vライン用です。5回線の各回線に接続するスピーカーの入力W数はアンプ1台の定格出力以内に収めます。増設時も親機側（回線1～5）と増設機側（回線6～10）でそれぞれ計算します。

放送は4段階の優先度で制御されます。BGM放送中にマイク放送などが入ると、優先度と設定に応じてBGMを中断するか音量を下げます。全回線・リモートマイク放送では回線BGM音量調節器をバイパスするため、通常のBGM音量設定とは異なります。

外部アッテネーターとの組み合わせには、一斉（R）端子を使った3線式配線にも対応します。配線・グループ割当は取扱説明書に従ってください。

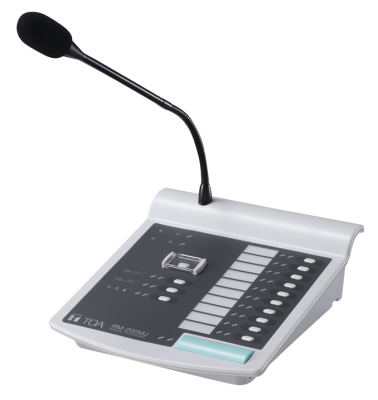

RM-200MJは1システムにつき最大4台。CAT5-STP推奨のLINKケーブル（RJ45）などで接続します。リンクケーブルの総延長は最大800mですが、給電方法・線路抵抗の条件があります。

• 親機から電源を供給できるRM-200MJは1台のみです。増設機からは供給できません。
• 2台目以降には1台ごとに別売のACアダプターAD-246が必要です。
• 親機から給電する場合は線路抵抗を片道40Ω以下としてください。800mの距離はケーブル条件・別売電源の使用条件に注意が必要です。
• トークキーはPTT式・LOCK式から選択でき、LOCK式には5分で自動終了する機能があります。

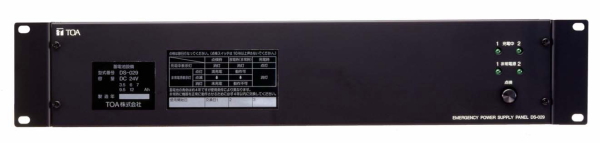

VM-2000シリーズのアンプはAC100VのほかDC24Vで動作します。DS-029は対応する別売の蓄電池（NDC-2435またはNDC-2460）を組み合わせて停電時のDC電源を供給するパネルです。蓄電池がなければ蓄電池による停電時給電はできません。

放送中に停電・復電が発生した場合、放送が途切れず継続することは保証されていません。音声の途切れや放送操作の解除が発生する場合があります。消防法上の非常用放送設備として使用できることを示すものではありません。電源容量・蓄電池容量・周辺機器の給電も含めて設計してください。

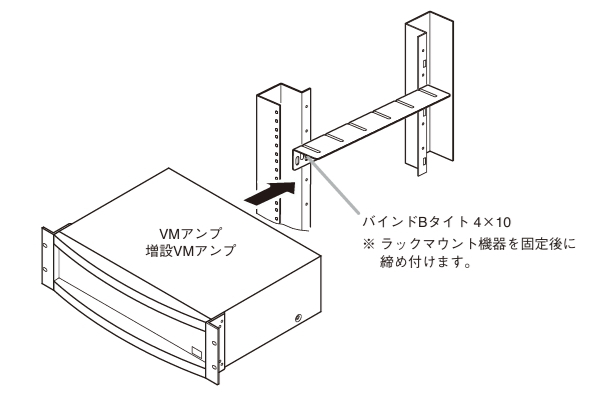

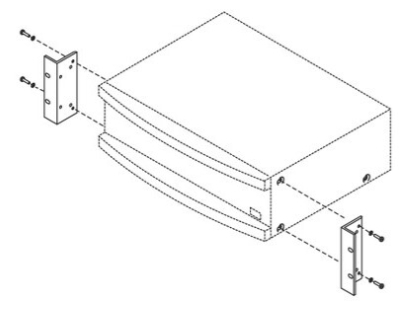

VMアンプと増設アンプは、いずれも419（W）×143.3（H）×355.7（D）mm。ラック収納は3Uで、MB-35BとYA-706をアンプ1台ごとに使用します。

本体の左右に50mm以上の空間を設け、ラック収納時にはアンプ上下およびラック上下端に1U以上の通気パネルを使用してください。MB-35Bの付属ラック取付ねじはTOAラック用です。他社ラックでは適合するねじ類を別途確認してください。
