ホーン / 開口φ500mm
TH-750
レフレックスホーン
ドライバーを取り付けて使用するφ500mmのレフレックスホーン。
- 開口径
- φ500mm
- 質量
- 2.9kg
サウンドショップソシヤル 業務用 音響機器の専門通販
 |
TOA ホーンスピーカー（セパレートタイプ／ホーン・ドライバー選択式）
組み合わせイメージ / 30W
TH-750 / ホーン
TU-730AM / ドライバー100Vライン / 各製品は別売
組み合わせイメージ / 60W
TH-760 / ホーン
TU-760M / ドライバー100Vライン / 各製品は別売
ホーンとドライバーを組み合わせて、放送設備に合う一台へ。
校庭・工場・駐車場などの屋外広報・案内放送に。ホーンの大きさ、アンプの出力方式、ドライバーの入力容量、設置方法を確認しながら選べます。
購入前の重要事項：ホーンとドライバーユニットは別売です。スピーカー1台に「ホーン1本＋適合ドライバー1台」が必要です。壁・ポール・スタンド用の取付用品も別途ご確認ください。
※ ドライバー保護カバーUC-200Aはメーカー生産終了・後継品なしです。取扱状況は商品ページでご確認ください。
1. ホーンを選ぶ
2機種TH-750とTH-760はどちらもレフレックスホーン。掲載のドライバー4機種と組み合わせられます。音響性能の仕様値は同じため、開口径・設置寸法・質量で比較してください。
ホーン / 開口φ600mm

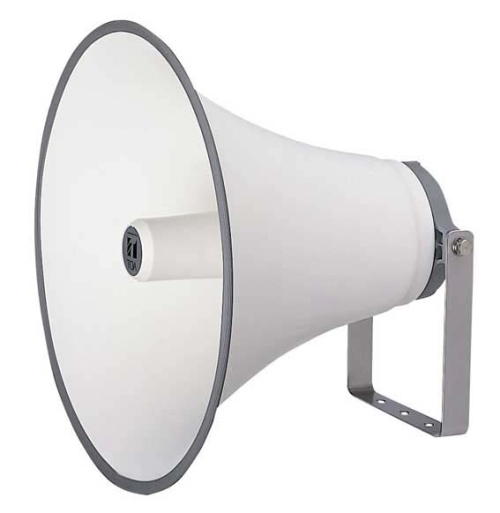

TH-760
レフレックスホーン
開口径φ600mmのレフレックスホーン。設置寸法と質量を確認して選定。
- 開口径
- φ600mm
- 質量
- 3.6kg
※ ホーン単体では音は出ません。ドライバーおよび取付金具は付属しません。取付時は設置方法に対応する別売用品もお選びください。
2. 100Vライン用ドライバー
トランス内蔵 / M付き・2機種学校・工場・公共施設の100Vライン放送設備などに。使用するタップの合計電力がアンプの定格出力を超えないように設定してください。

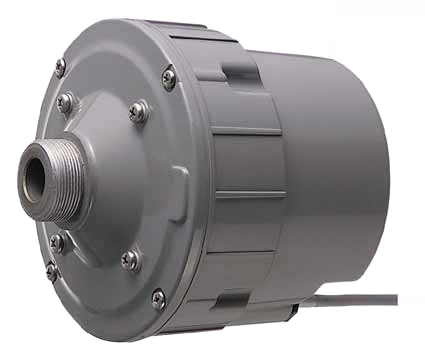

100Vライン / 30W・M付き
TU-730AM
30W ドライバーユニット（トランス付）
100Vラインへ直接接続できるトランス内蔵型。THシリーズとの組合せでL級。
- タップ
- 30 / 15 / 10 / 5W
- 質量
- 1.8kg
100Vライン / 60W・M付き

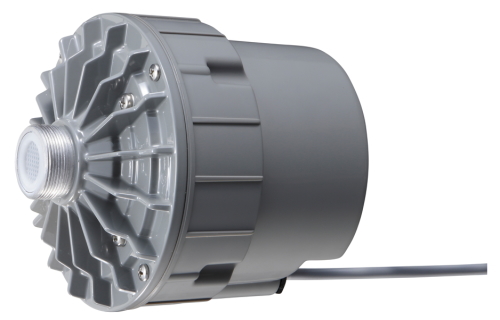

TU-760M
60W ドライバーユニット（トランス付）
60Wまで選べる100Vライン用。適合ホーンはTH-750／TH-760。
- タップ
- 60 / 30 / 15W
- 質量
- 2.7kg
L級認定評価品・IP65は、各ドライバーとTH-750／TH-760の適正な組み合わせ時の性能です。ドライバー単体に対する表示ではありません。TU-760Mの適合ホーンはTH-750・TH-760のみです。
3. 16Ω用ドライバー
トランスなし / Mなし・2機種16Ω負荷に対応したローインピーダンス出力のアンプで使用するドライバー。M付きと接続方式が異なります。
ローインピーダンス / 16Ω・30W

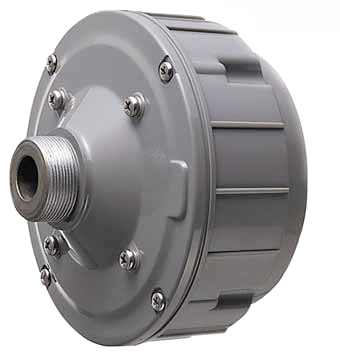

TU-730A
30W ドライバーユニット（16Ω）
トランス非内蔵の16Ωモデル。100Vラインへ直接接続できません。
- 定格入力
- 30W / 16Ω
- 質量
- 1.4kg
ローインピーダンス / 16Ω・60W

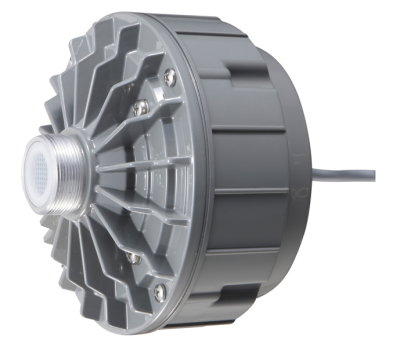

TU-760
60W ドライバーユニット（16Ω）
リング振動板を採用した60Wモデル。100Vラインへ直接接続できません。
- 定格入力
- 60W / 16Ω
- 質量
- 2.0kg
誤接続にご注意：16Ω用TU-730A／TU-760は、100Vラインへ直接つなげません。既設100Vラインで使用するには、必要電力に合う外付けのマッチングトランスを選んでください。外付けトランスとの組み合わせをL級認定評価品として扱うことはできません。
組み合わせ早見表
代表的な構成例です。ホーンとドライバーは、それぞれの単品販売ページからお求めください。設置金具は別売です。
※ L級の対象は上記のM付きドライバー＋TH-750／TH-760の組み合わせです。選定・施工ではアンプ側の出力条件も確認してください。
4. 取付金具・スタンドを選ぶ
3機種TH-750／TH-760には取付金具が付属しません。壁面への固定、ポールへの固定、仮設スタンドで必要品が異なります。
壁面固定 / ポール設置の基礎金具

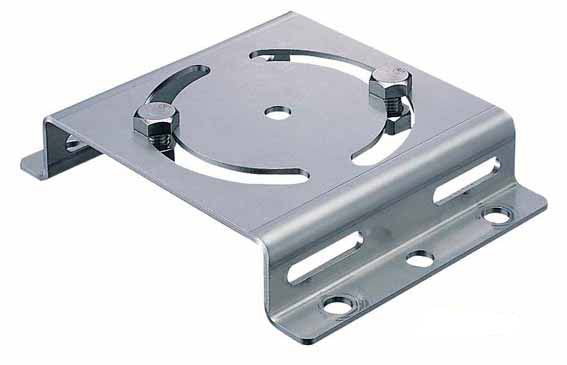

SP-201
スピーカー取付金具
ステンレス製。ポールへ固定する場合はYS-60Bを併用します。
- 耐荷重
- 10kg
- 材質
- ステンレス
SP-201と併用 / 2本入り

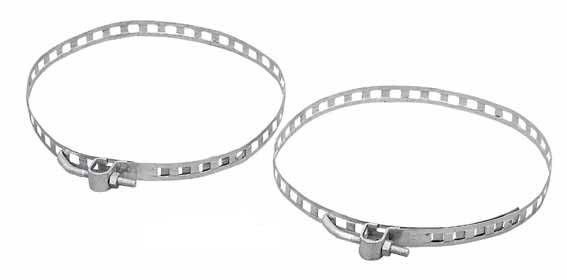

YS-60B
ポール取付バンド
SP-201をポールに固定するためのバンド。1セットに2本入り。
- 併用時ポール径
- φ200～340mm
- 内容
- 2本 / セット
仮設・イベント用 / 三脚

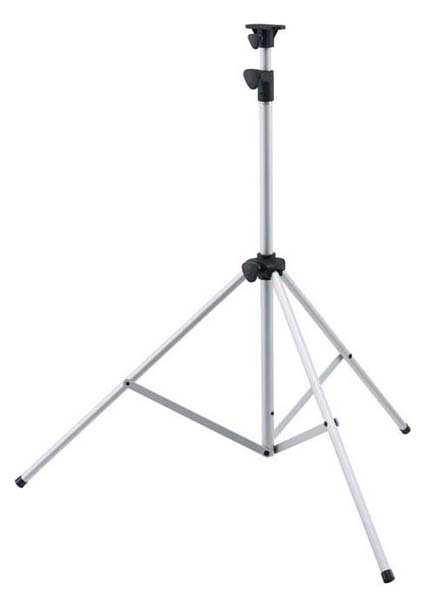

ST-16A
スピーカースタンド
折りたたみ式の三脚スタンド。強風下では使用できません。
- 高さ
- 1130～1660mm
- 耐荷重
- 7kg（静荷重）
※ YS-60B単体の対応径は約φ90～340mmですが、SP-201との併用時はφ200～340mmです。天井取付は施工方法をメーカーへ確認してください。
5. トランス・ドライバー保護カバー
3機種Mなしの16Ωドライバーを100Vラインで使う場合には、用途に合うマッチングトランスを選びます。トランス内蔵のM付きドライバーには通常不要です。
外付けトランス / 7～30W
TM-30T
マッチングトランス（30W用）
100Vラインの出力を4・8・16Ωへ変換。16Ωドライバーなどに。
- 1次側
- 7～30W
- 2次側
- 4 / 8 / 16Ω
外付けトランス / 35～60W

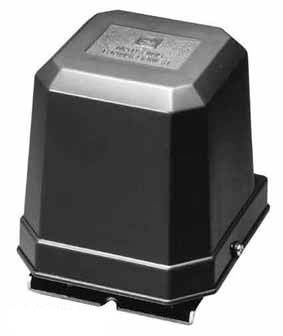

TM-60T
マッチングトランス（60W用）
TU-760を35～60Wで100Vライン接続する構成などに使用。
- 1次側
- 35～60W
- 2次側
- 4 / 8 / 16Ω
メーカー生産終了 / 後継品なし
UC-200A
ドライバーユニットカバー
生産終了・後継品なしFRP製のドライバー保護カバー。メーカー生産終了品です。
- 保護対象
- 掲載ドライバー4機種
- 販売状況
- 商品ページで確認
※ 外付けトランスを屋外で使う場合は逆さ・横向きに取り付けないでください。UC-200Aの在庫・販売可否は商品ページでご確認ください。
仕様の比較・設置前の確認事項
さらに詳しく比較したい場合は、各項目を開いてご覧ください。
ドライバー4機種の接続方式・仕様比較
| 型番 | 接続方式 | 定格入力 | 選択タップ | 質量 |
|---|---|---|---|---|
| TU-730AM | 100Vライン | 30W | 30 / 15 / 10 / 5W・OFF | 1.8kg |
| TU-760M | 100Vライン | 60W | 60 / 30 / 15W・OFF | 2.7kg |
| TU-730A | 16Ω | 30W | なし | 1.4kg |
| TU-760 | 16Ω | 60W | なし | 2.0kg |
TH-750／TH-760との組み合わせ時、周波数特性は30W系が200Hz～6kHz、60W系が200Hz～8kHz。IP65は同じくTH-750／TH-760と組み合わせた場合の性能です。
TH-750／TH-760以外の適合ホーンとして、TU-730A・TU-730AM・TU-760にはDH-110／DH-120／DH-40のメーカー記載があります。TU-760MはTH-750／TH-760専用です。
ホーン2機種の寸法・質量と結合部
マッチングトランスの使い分け・結線
ポール・壁・スタンドの取付条件
- SP-201：耐荷重10kg。壁固定用。ポール取付時はYS-60Bを追加し、φ200～340mmのポールに使用します。
- YS-60B：2本入り。YS-60B単体の適合ポール径（約φ90～340mm）と、SP-201と併用した適合径は異なります。
- ST-16A：高さ1130～1660mm、耐荷重7kg（静荷重）。強風下で使用できません。転倒防止と合計質量を確認してください。
- THシリーズの仕様書にはSP-201を天井・壁・ポール用として記載していますが、天井施工の詳細は別途メーカーへ確認してください。
強い振動を受ける箇所、油の付着しやすい環境への設置は避け、必要な補強と定期点検を行ってください。
非常放送のL級・屋外IP65・ユニットカバーの注意
- L級：TU-730AM／TU-760MとTH-750／TH-760の組み合わせで認定評価。Mなしのドライバー単体・外付けトランス構成や、別のホーンとの組み合わせをL級とは表示できません。
- IP65：掲載の4ドライバーはTH-750／TH-760と組み合わせた場合の防塵・防水性能です。ドライバーの使用温度範囲は−20～＋55℃（結露なきこと）。
- UC-200A：メーカー生産終了・後継品なし。設置する場合は水抜き穴を下向きにし、コードは別途用意します。TH-750／TH-760との組み合わせでは角度可動範囲に制約があります。
100Vライン方式の入力タップは施工時に現場で確認し、合計がアンプ定格出力以下になるようにしてください。
※ 製品の仕様は提供されたTOA仕様書に基づきます。画像は各機種の製品画像です。販売価格、在庫、納期、取扱状況は各単品販売ページでご確認ください。
|
|
|
|
|
|
|
|
|
|
|
