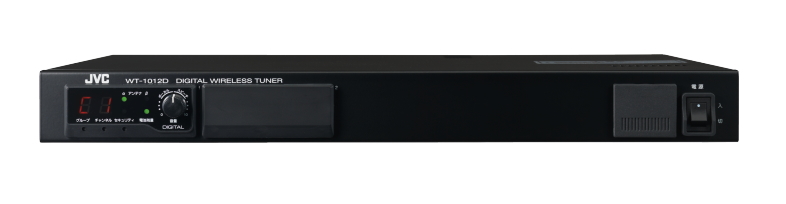

WT-1012D

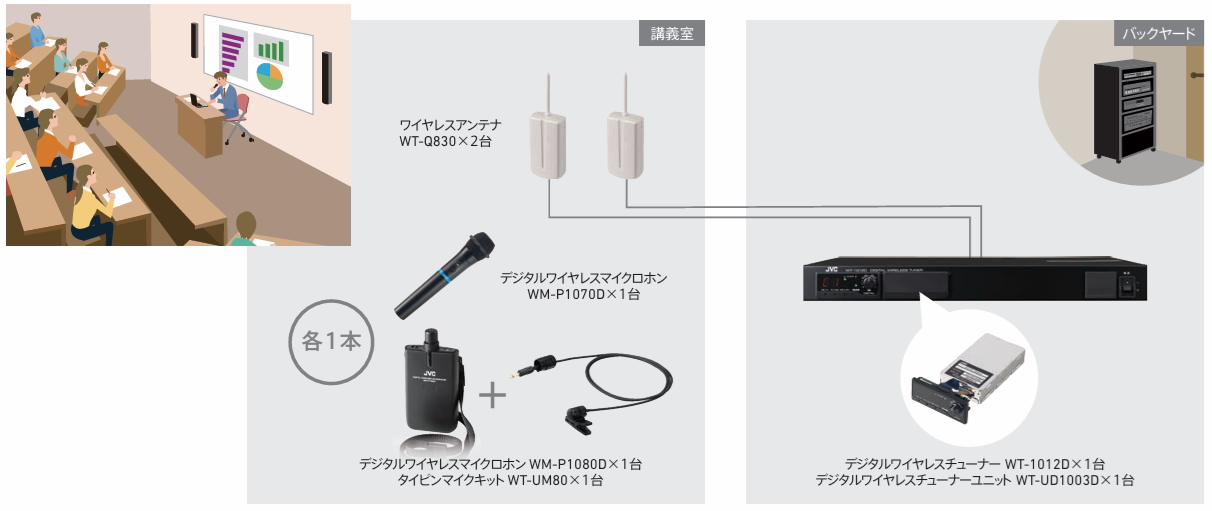

1〜2本の運用をコンパクトに。

教室や会議室など少人数の運用に。1波分のチューナーユニットを標準搭載し、必要に応じてもう1波を追加できます。

標準搭載

1ユニット＝1波

増設枠

WT-UD1003D ×1

個別出力

2端子（搭載ユニット分が使用可能）

電力・質量

12W／約2.9kg

マイク2本を同時に使う場合は、増設ユニット1台が別途必要です。

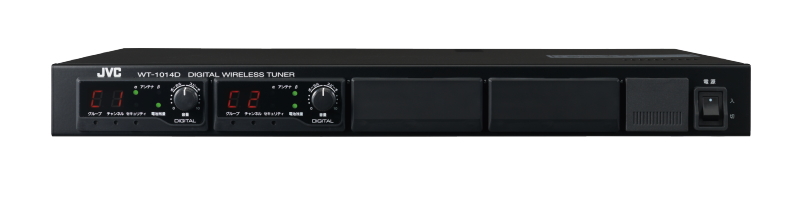

WT-1014D

2〜4本から、多人数システムへ。

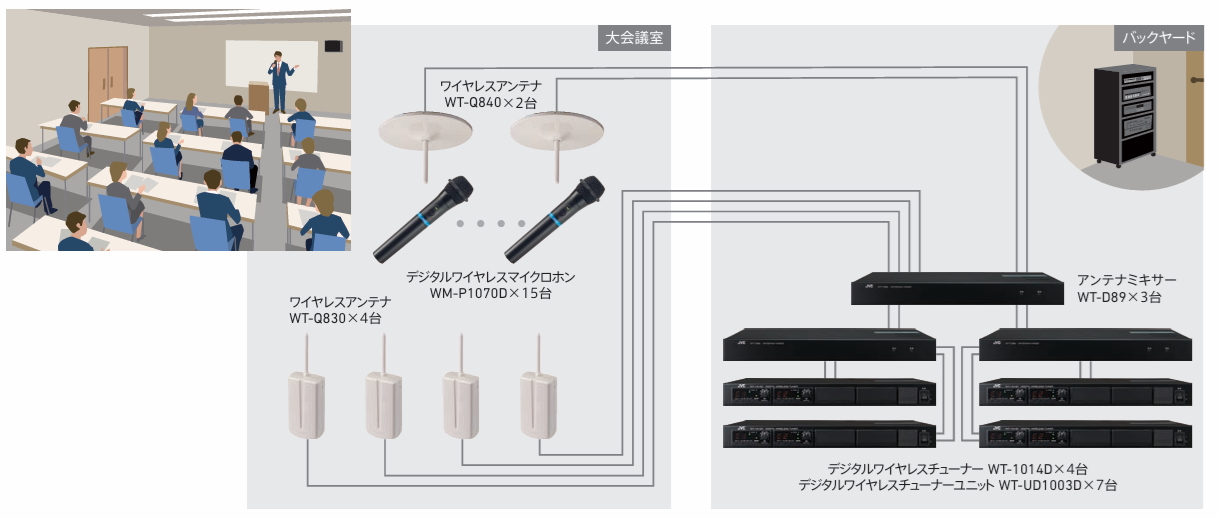

司会・登壇者・質疑用など複数マイクを使う講堂や会議室に。複数台とアンテナミキサーを組み合わせた拡張構成にも対応します。

標準搭載

2ユニット＝2波

増設枠

WT-UD1003D ×2

個別出力

4端子（搭載ユニット分が使用可能）

電力・質量

18W／約3.1kg

本体を1台購入しただけでは4波を受信できません。4波運用には2ユニットを追加します。

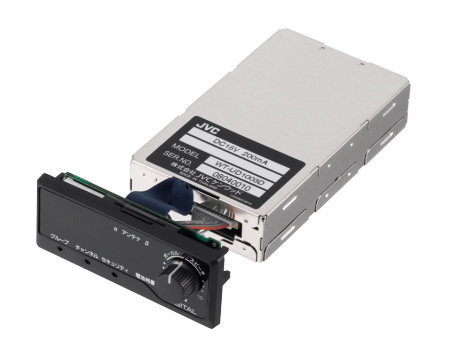

WT-UD1003D

対応チューナーの受信数を増やす。

WT-1012D・WT-1014Dに組み込むデジタル受信ユニットです。将来のマイク追加に合わせて、空きスロットへ増設できます。

対応本体

WT-1012D／WT-1014D
WT-1002D／WT-1004D

電源

対応チューナーから供給

質量

約135g

ユニット単体では使用できません。増設作業は販売店へご依頼ください。

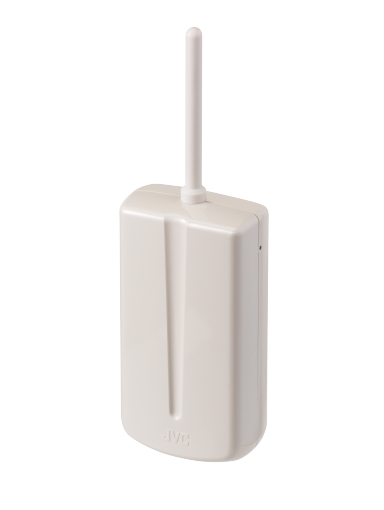

WT-Q830

壁面に設置する受信アンテナ。

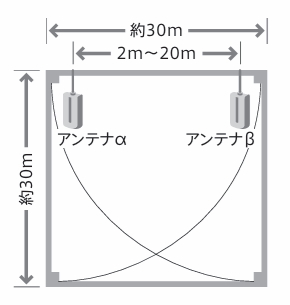

教室・会議室・体育館の壁面に。ブースター内蔵、感度は広・中・狭の3段階で切り替えられます。

周波数

806〜810MHz

電源

同軸ケーブルから給電

寸法

幅68×高さ130×奥行38mm
突起物含まず

防水性

IPX4準拠

IPX4は設置条件を問わず屋外使用できるという意味ではありません。取付場所・方向・配線処理は説明書で確認してください。

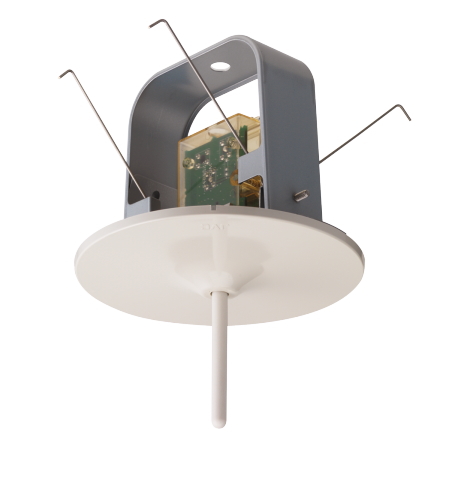

WT-Q840

天井面へ、すっきり設置。

天井内へ配線を収めたい場合に。ブースター内蔵、3段階の感度切替に対応します。

取付穴

φ120〜125mm

天井板厚

5〜25mm

外形

φ150×高さ94.5mm
取付金具・バネ・突起物を除く

電源

同軸ケーブルから給電

天井裏のスペースと取付面の条件を確認します。WT-Q830と同じ防水仕様として扱わないでください。

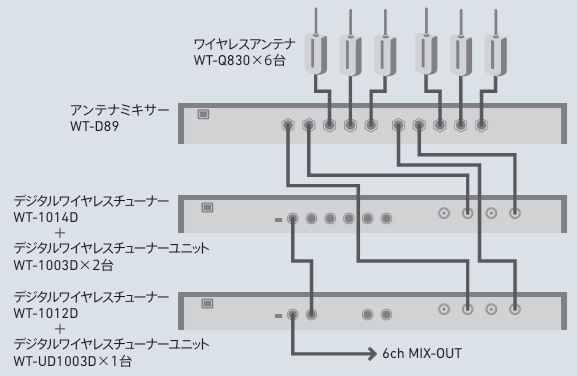

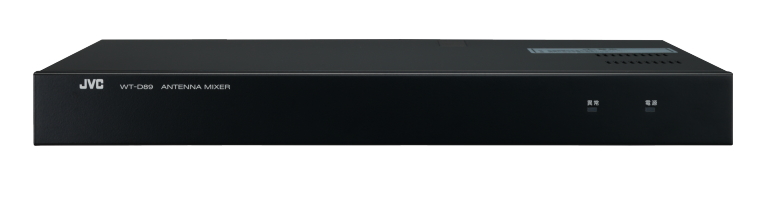

WT-D89

受信機やアンテナを増やす構成に。

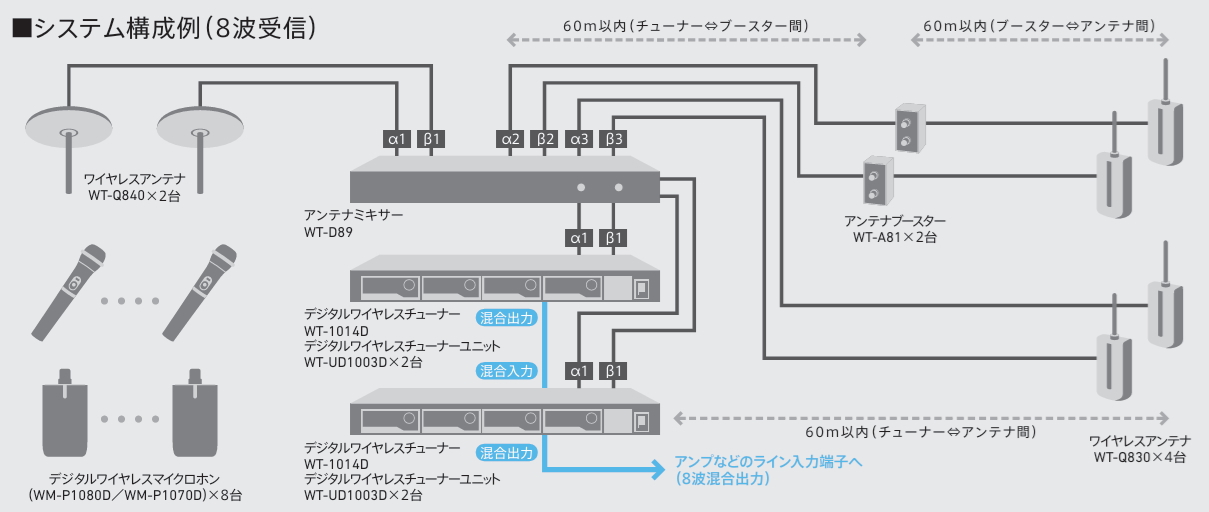

α・β各3入力を混合し、各2出力に分配するアンテナミキサー。チューナー2台への分配や、アンテナ増設に使用します。

アンテナ入力

3入力×2系統

混合出力

2出力×2系統

電源・電力

AC100V／6W

寸法・質量

幅420×高さ44×奥行280mm
約3kg／EIA 1U

音声を混ぜるミキサーではなく、アンテナの高周波信号を扱う機器です。ラック金具PS-RU11は別売。

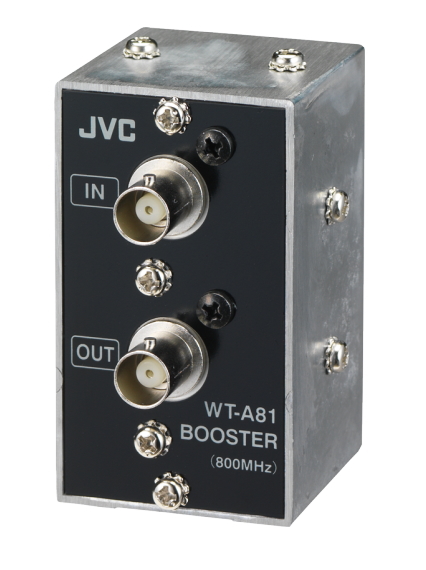

WT-A81

長い同軸配線の損失を補う。

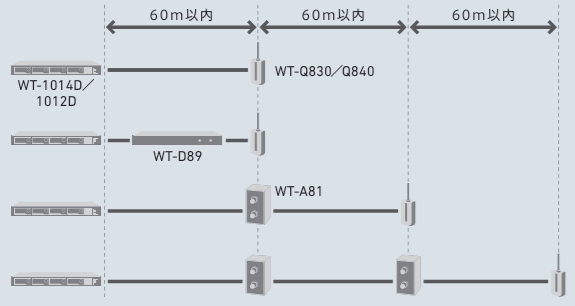

アンテナからチューナーまでのケーブル延長時に挿入するブースター。配線経路に合わせて設計します。

利得

約10dB

電源

チューナー／アンテナミキサーから給電

同軸

5C-FB（BS用）を推奨

寸法・質量

幅40×高さ70×奥行40mm
約0.1kg

受信範囲を無条件に広げる機器ではありません。屋外・軒下など雨水のかかる場所には設置できません。

まとめて送る「混合出力」

受信した音声を1つにまとめ、アンプの入力数を抑えられます。ライン入力へは−10dBs、マイク入力へは−50dBsを目安に、接続先の入力感度に合わせて切り替えます。

ファンタム電源などが供給される入力では接続条件の確認が必要です。実機の取扱説明書に従ってください。

別々に送る「個別出力」

各マイクを別のミキサーチャンネルへ送れば、音量・音質を個別に調整できます。個別出力は−10dBsの不平衡出力です。

出力端子があっても、対応する受信ユニットが未搭載のチャンネルは使えません。
