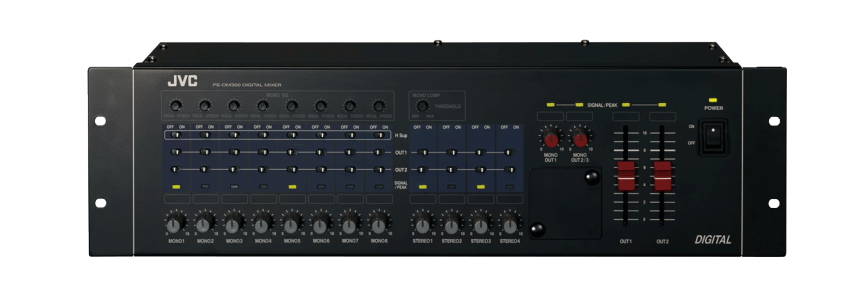

モノラル8系統それぞれに12個のフィルターを備えます。処理は系統ごとに行いますが、ON／OFFスイッチは共通です。取扱説明書では、楽器演奏やボーカルに使う場合はOFFが指定されています。

音量やマイク・スピーカーの位置によっては抑えきれません。機器の配置と適正な音量設定も必要です。

JVCのスピーカーに合わせた15種類の設定を内蔵。PS-S10B/W、PS-S550B/W、PS-S552B/W、PS-S555などが対象です。効果が適用されるのはステレオ出力で、モノラル出力には適用されません。

すべてのJVC製スピーカーに対応するわけではありません。使用する品番が本体の設定一覧にあるか確認します。

OUT 1／2：前面のスイッチで入力の送り先を選びます。OUT 1はステレオ1とモノラル1、OUT 2はステレオ2とモノラル2へ送られます。

独立OUT 3：背面の割当設定を一つでもONにすると、MONO 2/3端子を独立系統として使えます。その場合、この端子はOUT 2のモノラル出力ではなくなります。

例として、主会場へマイクとBGM、別室へ指定した入力だけを送る構成を検討できます。ただしOUT 3への割当は、モノラル入力が1/2・3/4・5/6・7/8のペア単位、ステレオ入力が系統単位です。

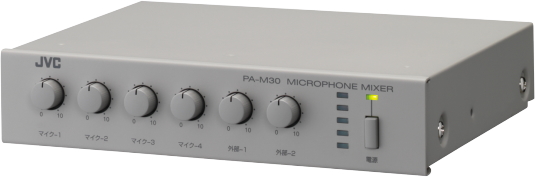

マイクの小さな信号と、再生機器のライン信号はレベルが異なります。PA-M30は出力を0dBs／−50dBsで切り替えられるため、接続先アンプがライン入力かマイク入力かを確認します。

PA-M30の外部入力とPS-M100のモノラル入力は、同じ系統のフォーン端子とRCA端子を同時使用しません。PS-DM300のモノラル入力はPADで感度を切り替えます。

これらのマイク対応入力はφ6.3mmフォーンです。平衡（バランス）接続のTRS端子は、1本のモノラル信号を扱います。L・Rを1本にまとめたステレオ接続とは結線が異なります。

XLRのマイクを使う場合も、端子形状だけでなく結線・信号レベル・マイクの電源方式を確認します。ファンタム電源が必要なマイクは、給電機器を含めた構成の確認が必要です。

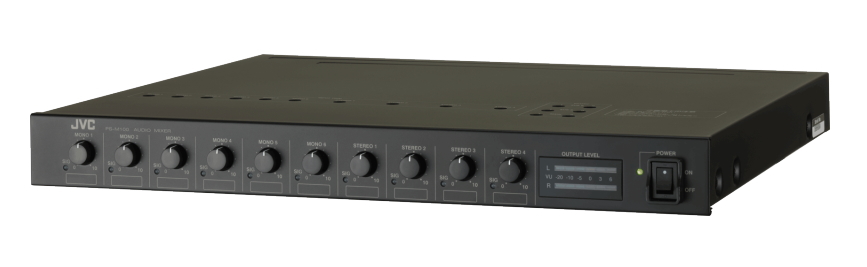

PS-M100は、同じミックス音をMAIN・SUB A・SUB Bへ分け、各出力レベルを調整する用途に向きます。部屋ごとに別の入力を送りたい場合は、PS-DM300の割当機能と制限を確認してください。

機器同士を連結するときは、自分の出力が自分の入力へ戻る接続を避けます。接続作業やレベル切替は、アンプの音量を下げて行ってください。
