CS-303
本体での音量操作が不要な場所に
接続端子で3W/1Wを選択。放送音量をアンプ側で管理する設備に。
- 100V系
- 3.3kΩ / 10kΩ
- 幅×高×奥
- 290×217×98.5mm
- 質量
- 約1.2kg



設置場所と音量調節から選ぶ、9機種。
学校・会社・ホテルなどの館内放送に。薄型の樹脂製、木製、両面形、アンプ内蔵型を用途に合わせて比較できます。
奥行98.5mm・約1.2kgの薄型モデル。音量調節の有無と、3W/1Wの入力で選べます。
本体での音量操作が不要な場所に
接続端子で3W/1Wを選択。放送音量をアンプ側で管理する設備に。
3W+部屋ごとの音量調節
底面のアッテネーターで音量を切換。室内側でも音量を調節したい場合に。

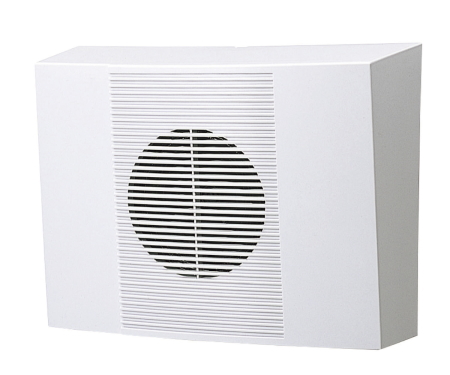

1W+部屋ごとの音量調節
1W入力のアッテネーター付き。必要な音量を1Wで確保できる場所の候補に。
CS-303L/CS-301Lの音量調節は、OFFを含む4段階です。3機種とも、入力・分岐・送りに対応するターミナル端子を備えます。
アイボリーの木製キャビネットとグレーのネット。入力3W/5Wと、音量調節の有無を組み合わせて選べます。

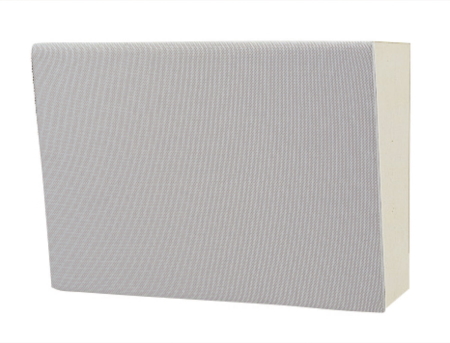

木製・16cmの基本モデル
音量調節なしの3Wモデル。接続端子で1W入力も選べます。
入力切換+5段階の音量調節
側面のスイッチで3W/1Wを設定。日常の音量は別のつまみで調節します。
5W入力を選べるモデル
音量調節なしの5Wモデル。接続端子で2.5W入力も選べます。

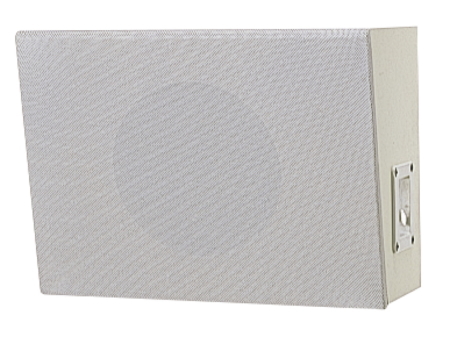

5W+部屋ごとの音量調節
側面のアッテネーターで音量を切換。入力は5W固定です。
CS-293LA/CS-295LAは、OFFを含む5段階の音量調節付き。CS-293LAの3W/1W入力切換は設置時に設定し、設置後は変更しないでください。

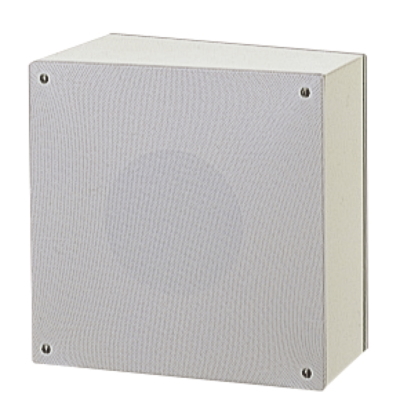

廊下などで、壁面から左右の2方向へ放送したい場合に。

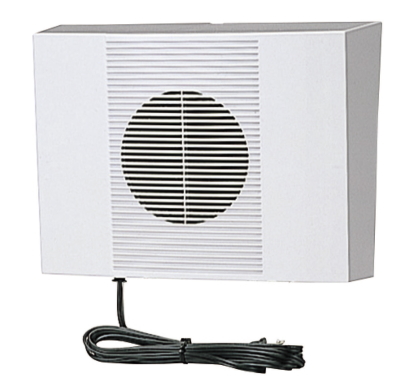

電話主装置などの適合する音声出力を接続するモデル。設置場所にAC100V電源が必要です。
3Wアンプを内蔵。適合する音声出力をAUX入力へ接続し、AC100V電源で使用します。
入力W数と音量調節を確認できます。詳しい仕様は各型番から商品ページへ。
表は横にスクロールできます。音量調節の段数にはOFFを含みます。
| 型番 | タイプ | 入力/出力 | 音量調節 | 入力の設定 |
|---|---|---|---|---|
| CS-303 | 樹脂製 | 3W / 1W | なし | 接続端子 |
| CS-303L | 樹脂製 | 3W | 4段階 | 3W固定 |
| CS-301L | 樹脂製 | 1W | 4段階 | 1W固定 |
| CS-293 | 木製 | 3W / 1W | なし | 接続端子 |
| CS-293LA | 木製 | 3W / 1W | 5段階 | 本体スイッチ |
| CS-295 | 木製 | 5W / 2.5W | なし | 接続端子 |
| CS-295LA | 木製 | 5W | 5段階 | 5W固定 |
| CS-289A | 木製・両面形 | 6W / 2W | なし | 接続端子 |
| CS-303P | アンプ内蔵 | AUX入力 アンプ出力3W | つまみ | AUX入力 |
CS-303Pの3Wは内蔵アンプの定格出力です。他8機種の数値は、100Vスピーカーラインに接続する入力容量です。
表は横にスクロールできます。寸法は幅×高さ×奥行です。
| 型番 | ユニット | 再生周波数帯域 | 出力音圧レベル | 外形寸法 | 質量 |
|---|---|---|---|---|---|
| CS-303 | 12cm | 150Hz〜15kHz | 92dB | 290×217×98.5mm | 約1.2kg |
| CS-303L | 12cm | 150Hz〜15kHz | 92dB | 290×217×98.5mm | 約1.2kg |
| CS-301L | 12cm | 150Hz〜15kHz | 92dB | 290×217×98.5mm | 約1.2kg |
| CS-293 | 16cm | 100Hz〜15kHz | 91dB | 290×214×150mm | 約2.0kg |
| CS-293LA | 16cm | 100Hz〜15kHz | 91dB | 296×214×150mm | 約2.2kg |
| CS-295 | 16cm | 100Hz〜15kHz | 91dB | 290×214×150mm | 約2.2kg |
| CS-295LA | 16cm | 100Hz〜15kHz | 92dB | 296×214×150mm | 約2.2kg |
| CS-289A | 16cm×2 | 100Hz〜15kHz | 91dB(片側) | 290×291×180mm | 約3.1kg |
| CS-303P | 12cm | 総合300Hz〜5kHz | 総合96dB±2dB | 290×217×98.5mm | 約1.5kg |
CS-303Pを除く8機種の音圧は1W・1mの値(CS-289Aは片側)。CS-303Pの総合出力音圧は距離1m・定格時の300/400/500/600Hzの4点平均値で、他機種と測定条件が異なります。
再生帯域の条件は、樹脂3機種と木製4機種が偏差20dB、CS-303Pが偏差10dBです。寸法・質量は個別仕様書の記載に基づきます。
入力W数は、100Vスピーカーラインから受ける容量の設定です。アッテネーターは、その設定の範囲内で日常の放送音量を下げるためのものです。
100V系の8機種は、接続に使用する入力タップのW数を全台分合計し、アンプの定格出力と各回線の上限以内に収めます。
上記は接続容量の計算例です。配線損失・ほかの接続機器・アンプの設計条件も確認してください。アッテネーターで音量を絞る場合も、設定した入力W数を基準にします。
必要な音量は、聴く位置までの距離・周囲の騒音・反響・取付位置によって変わります。入力W数に加え、台数と配置も検討します。
アッテネーター付きのCS-303L/CS-301L/CS-293LA/CS-295LAは、通常・緊急・共通の3線式配線に対応します。対応する放送設備と正しく接続することで、緊急一斉時に本体の音量調節を経由せず放送できます。
2線式では本体の音量調節が放送にも影響します。既存設備への交換では、アンプ側の機能と配線方式を合わせてご確認ください。
CS-303Pを除く8機種は、個別仕様書に日本消防検定協会認定・非常用種別L級の記載があります。非常放送設備への組込みは、設備全体の設計条件と取扱説明書に従ってください。
樹脂製3機種とCS-303P:壁面の取付ねじに、本体後面の取付穴を掛けて固定します。
木製4機種とCS-289A:スピーカーコンセント方式です。本体の重量に耐えられる壁面に、適切な取付部材で施工してください。
屋内の設置環境に合わせて選定し、油煙・湯気・水滴や強い振動のある場所を避けます。接続・取付工事の詳細は、各製品の取扱説明書をご確認ください。
|
|
|
|
|
|
|
|
|
