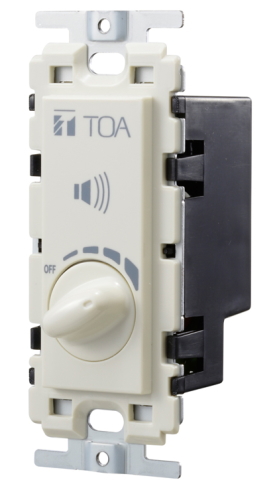

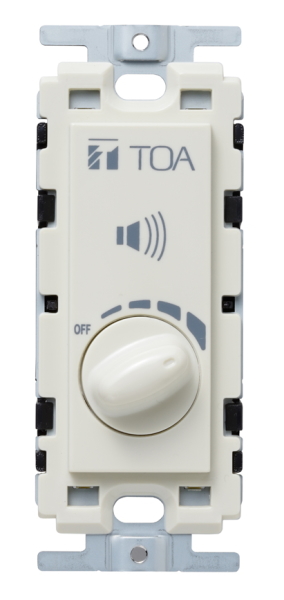

全機種：トランス方式・5段階（0dB / −6dB / −12dB / −18dB / OFF）。使用温度 −10～＋50℃、屋内専用。ワンタッチ差込端子に適合する電線は600Vビニル絶縁電線（IV・HIV線）の銅単線φ0.8～1.6mmです。

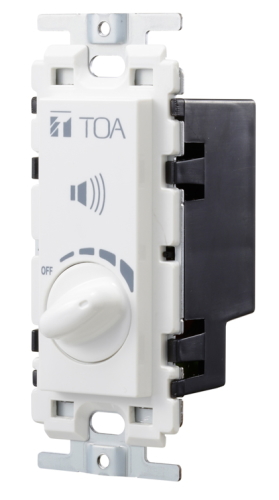

付属品：全機種に取付ねじM4×35が2本付属。末尾5Aタイプのみ化粧カバー1個が追加で付属します。前面プレート・取付ボックスは別途用意してください。

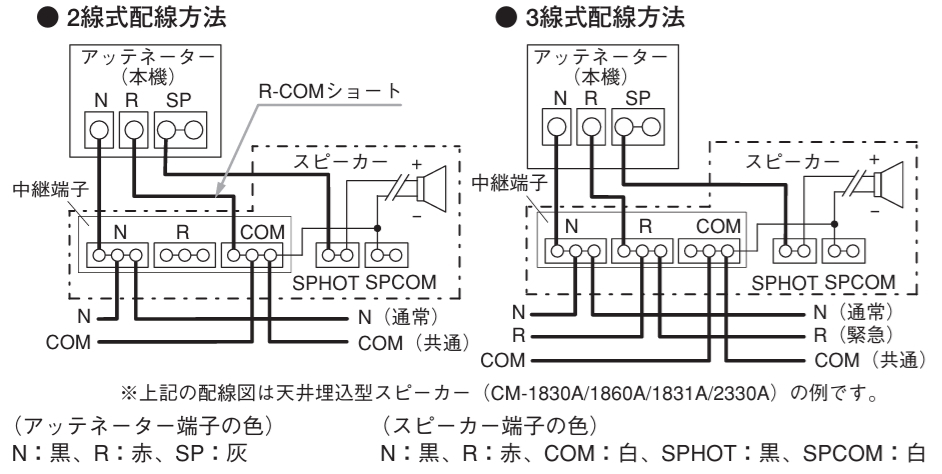

通常の音量調節に使用する2線式と、対応する放送システムで緊急放送回路を設ける3線式の配線例です。非常放送の動作は、アンプ側の回路・制御と接続方式にも依存します。アッテネーターだけで非常放送対応になるものではありません。

資料提供の配線図。画像をクリックすると拡大できます。

端子表示はN（黒）・R（赤）・SP（灰）。電線被覆は9mmむいて差し込みます。実際の結線はご使用のアンプ・スピーカーおよびメーカーの取扱説明書で必ず確認してください。

• 容量：そのアッテネーターに接続するスピーカーの設定タップW数を合計し、最大入力容量（6W / 30W / 60W）を超えない機種を選びます。
• 取付：屋内専用です。工事は専門業者に依頼し、アンプの電源を切ってから結線してください。
• 埋込施工：JIS C 8340適合の埋込ボックスを使用します。付属ねじで施工する場合、壁面から埋込ボックスまでの距離は27mm以内です。
• 露出施工：YS-11A等の浅いボックスへ取り付けるときはケーブルを挟み込まないよう注意が必要です。

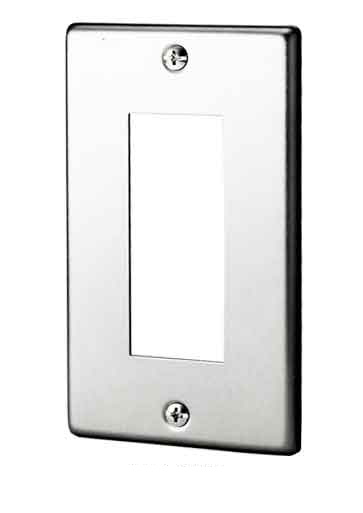

• プレート：市販の樹脂プレートはアッテネーター本体との間で色合いが異なる場合があります。

※仕様と適合関係は添付のTOAメーカー仕様書・取扱説明書に基づきます。購入時には単品販売ページの内容もあわせてご確認ください。
