横にスクロールして比較できます。寸法は幅×高さ×奥行、ATTは音量調節器を表します。

※BS-320Tの寸法は音量調節部を除きます。周波数特性・出力音圧レベル等はシリーズごとに測定条件も異なるため、詳細は各商品ページ・メーカー仕様書でご確認ください。

入力W数の設定は100Vラインから受け取る定格負荷を決めるものです。ATTは運用時に通常放送の音量を調節する機能で、役割が異なります。

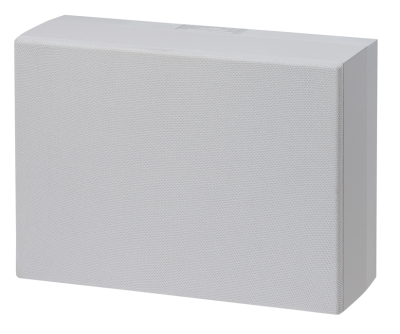

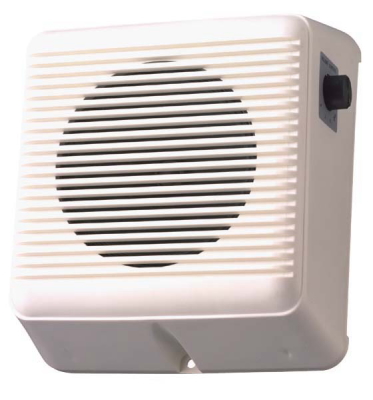

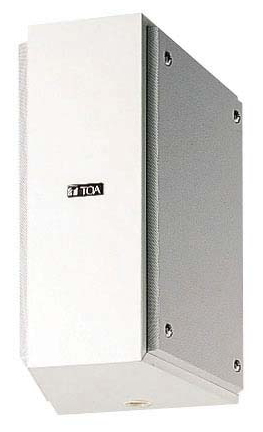

• ATT内蔵はBS-34T・BS-64T・BS-320T・BS-61WT-Aの4機種です。通常放送の音量を4段階で調節できます。
• 対応した放送設備と正しく3線式（N：通常、R：緊急、COM：共通）で結線することにより、緊急時に通常放送の音量設定に左右されず放送する構成が可能です。ATT付きというだけで自動的に実現する機能ではありません。
• BS-34T・BS-64Tは0dB／-6dB／-12dB／OFF。BS-320Tは入力W数によって減衰量が異なります。BS-61WT-Aは0（断）～3（大）の4段階です。
• BS-34・BS-64はATTを内蔵しません。外付けATTを組み合わせる場合、付属コンセントの中継端子・配線方式と適合機器の確認が必要です。

2線式で使用する場合の短絡処理や緊急放送の制御方法は機種により異なります。結線図を確認し、設備に合わせて施工してください。

スピーカーコンセントは、一般のACコンセントとは異なる専用の取付・接続部品です。壁面のボックス形状と、天井や突起物までの離隔を確認してください。

• BS-34／64シリーズ：付属コンセント上面から天井・突起物までは20mm以上。ボックスの上部ねじ穴から天井までは71mm以上の位置に取り付けます。脱落防止ロックあり。

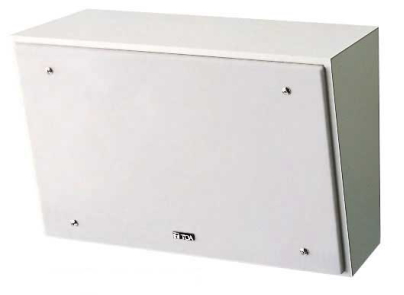

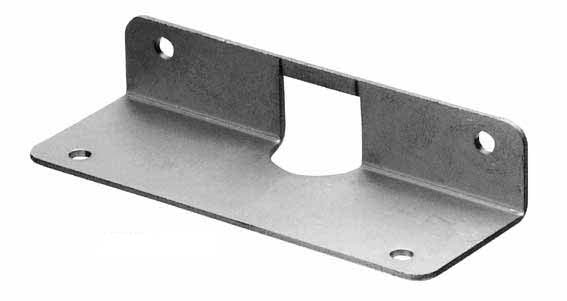

• BS-33SA・BS-61シリーズ：専用コンセントの中心から天井・突起物まで180mm以上が必要です。BS-33SAの脱落防止用固定金具は別売YS-32Sです。

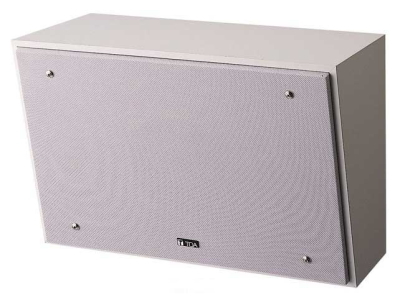

• BS-33SC-A：アンカーボルトによる直接固定方式。スピーカーコンセント方式のBS-33SAとは代替時の施工条件が異なります。

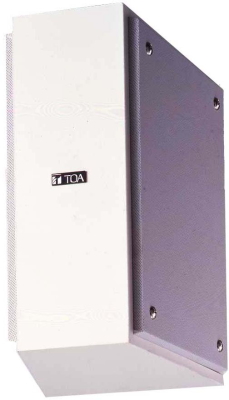

• BS-61シリーズ：コンセント方式またはアンカーボルト方式。指定ボルト径はBS-61WAとBS-61WT-Aで異なるため、メーカー図面を確認してください。

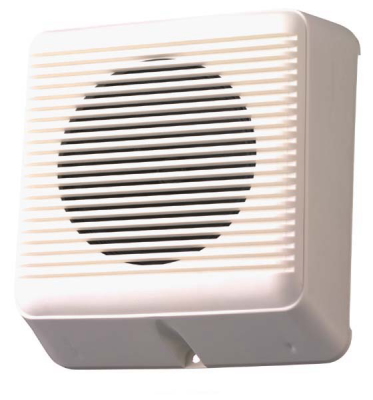

• BS-320シリーズ：付属木ねじによる直接固定、またはダルマ穴での引っ掛け。ねじ間隔は120mmです。

既設コンセントの再利用可否は、本体形状が似ているだけでは判断できません。必ず取扱説明書の指定方法に従い、壁面の強度も確認してください。

接続するスピーカーの設定W数の合計が、アンプの定格出力以内となるよう設計します。例：3W設定×10台＝30Wです。実際には回線ごとの定格・配線損失・設備条件等も確認し、余裕を確保してください。

• BS-34／34Tは出荷時1W、BS-64／64Tは6W、BS-320Tは1Wです。取り付け前に必要な入力設定を確認します。
• BS-34／64シリーズの適合電線は銅単線φ0.8～1.6mm。BS-320シリーズはIV・HIV線の単線φ0.8～1.2mm、指定のより線にも対応します。
• 掲載10機種はメーカー仕様書上、非常放送向けのL級スピーカーです。非常放送設備への使用可否は、機器単体の認定だけでなく設備全体の法令・設計要件に従って判断します。
• 設置は原則として屋内の乾燥した場所に。水ぬれ、結露、油煙など設置環境に制約があります。
