現場でのつまみ操作を重視する場合はA-3500／A-3600。PCで音響を作り込んで小型設置したい場合はA-5000が候補になります。

※どのシリーズも100V系とローインピーダンスに対応。A-5000のみ70V系にも対応します。各入力仕様・出力の切替条件は取扱説明書をご確認ください。

100Vライン（ハイインピーダンス）

天井スピーカーなどを多数使う設備では、各スピーカーの設定タップ（例：1W／3W／6W）の合計が、アンプの定格出力を超えないように選びます。たとえば3W設定のスピーカー20台なら合計60Wです。増設を考える場合は出力に余裕を持った機種を検討してください。

A-3500／A-3600は2局ゾーンを選択できますが、ゾーンごとに独立したパワーアンプがあるわけではありません。使用するゾーンを合わせてアンプ1台の定格出力の範囲で設計します。

ローインピーダンス

少数のスピーカーを接続する構成に使用します。A-3506D／A-3606Dは8～16Ω、その他のA-3500／A-3600は4～16Ω。A-5000は4Ω定格出力で、取扱説明書に4～16Ωスピーカーの接続が示されています。

重要：100V系とロー出力の同時使用は禁止です。A-5000ではさらに100V系と70V系も同時接続できません。必ず機器の出力方式を選び、取扱説明書どおりに接続してください。

本体寸法は幅×高さ×奥行（取付金具・突起部を除くメーカー仕様の値）です。A-5000のロー出力は定格4Ωです。電源は全機種 AC100V・50/60Hzです。

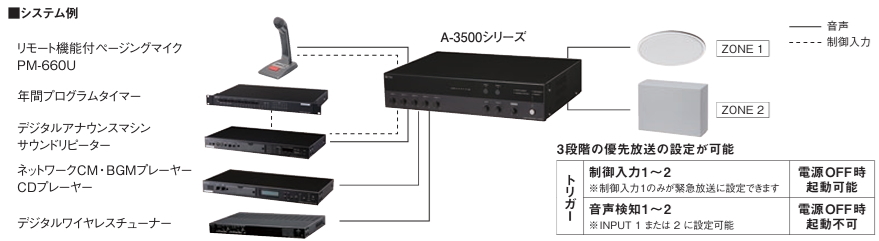

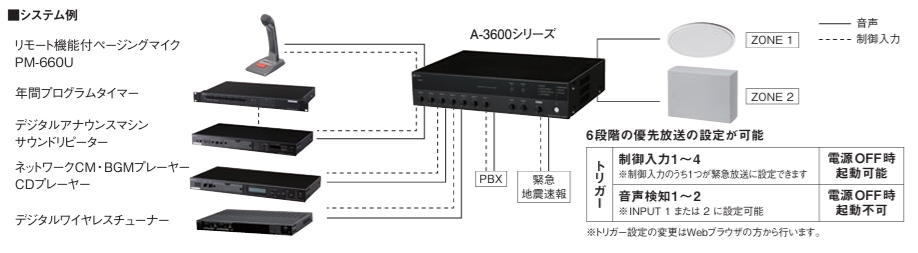

呼出しマイク、タイマー、BGM音源などを組み合わせ、ZONE 1／ZONE 2に分けた施設放送の構成例です。A-3600ではチャイム、複数の優先放送、外部制御を組み込めます。

※構成例はTOAカタログb-026掲載の図です。接続可否や結線・出力容量は各製品の取扱説明書でご確認ください。

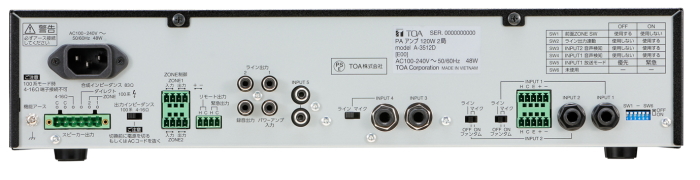

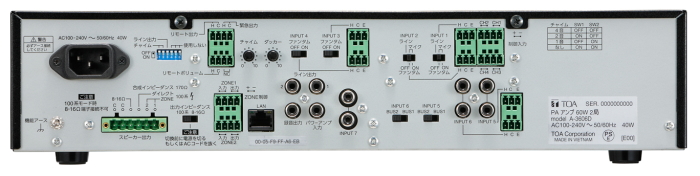

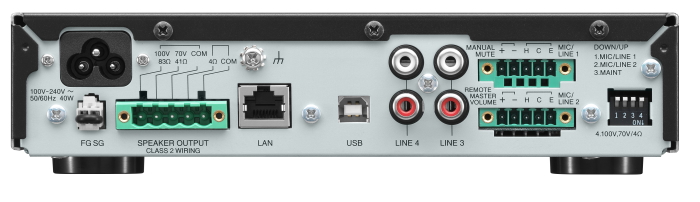

入力端子やスピーカー端子はシリーズで異なります。接続するマイク・音源と、配線方式を決める際の確認にご利用ください。

※画像はシリーズの参考図です。配線施工と端子の設定はメーカー取扱説明書を優先してください。

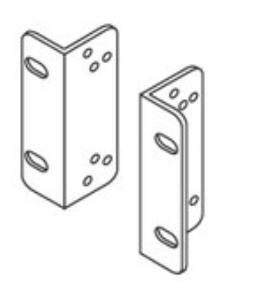

• A-3500・A-3600：別売のMB-23BでEIAラック2Uに取り付け。底面の脚を取り外し、ラック内の通気を確保してください。取扱説明書は通気パネルPF-013Bなどを案内しています。

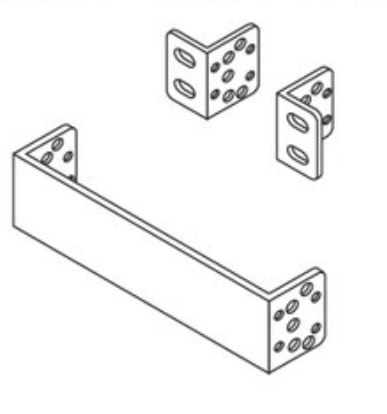

• A-5000 1台：MB-15B-BKとYA-706を使用。残り半分はブランク金具で覆います。

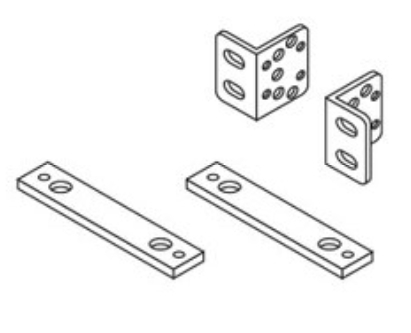

• A-5000 2台：MB-15B-Jで連結し、YA-706を併用して1Uに横並びで設置します。
• ねじ：A-5000の本体と金具の固定にはアンプ本体に付属する指定のM3×10ねじを使用します。金具に付属する別のねじで代用しないでください。
• YA-706：メーカー資料に記載された適合キャビネットラックはCR-273、CR-413、CR-413-6です。ラックとの適合寸法・取付穴の位置を必ずご確認ください。

放熱のため上下の空間を確保し、電源やスピーカーの結線は適切な技術者が施工してください。

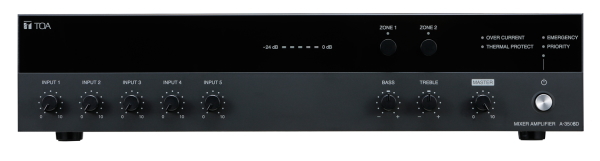

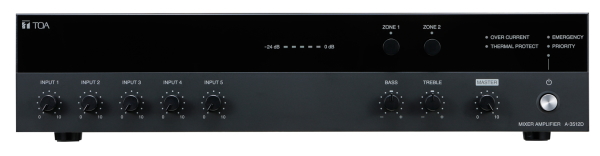

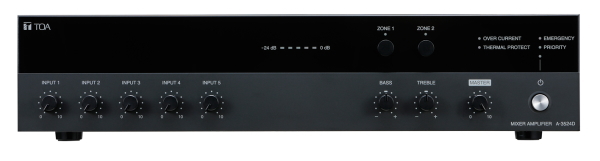

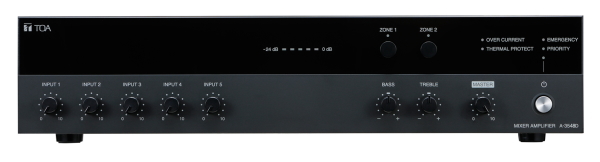

A-3500：基本操作と優先放送

入力1～5の音量、低音・高音、主音量を前面で操作。接点制御や音声検知による優先放送を備え、チャイムやネットワーク設定はありません。

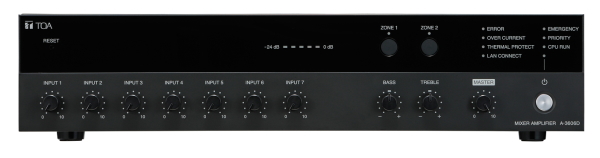

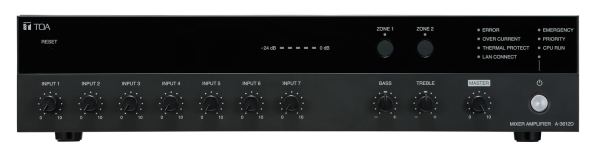

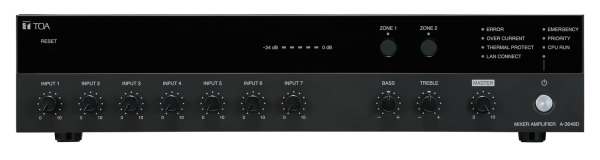

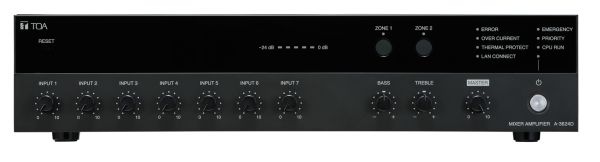

A-3600：機能の多い施設放送

ハウリング抑制（FBS）、3ポイントEQ、ダッカー、ゲート、リミッター、1音・2音・上り4音のチャイムに対応。LAN経由でブラウザーから状態や優先順位を設定できます。接続先はローカルネットワーク内であり、インターネットを経由する操作には対応しません。

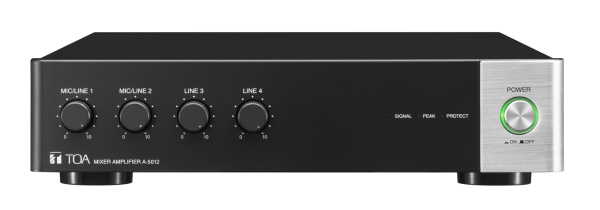

A-5000：専用PCソフトで調整

入力EQ、出力EQ、コンプレッサー、FBS、ミュートなどを専用ソフトから設定。設定を残すにはプリセットメモリーへ保存してから電源を切ります。コンデンサーマイクを接続する場合は、ファンタム電源についてメーカーへ事前確認してください。

※A-3500／A-3600の「緊急放送」は本機の優先制御機能を指し、消防法に基づく非常用放送設備としての性能を保証するものではありません。
